GPS RTK sur New Holland CX 8070 : antenne protégée dans la trémie
Merci à Denis pour ce retour terrain très intéressant sur une moissonneuse New Holland CX 8070.
Le montage est original : au lieu de poser l’antenne GPS RTK simplement sur le toit de cabine, Denis l’a installée dans la trémie. Quand la trémie est repliée, l’antenne se retrouve cachée et protégée à l’intérieur de la machine.
C’est une astuce à retenir pour les montages GPS RTK sur moissonneuse : antenne mieux protégée, montage discret, et intégration propre dans une zone déjà centrale sur la machine.
Ce montage complète bien une installation de GPS RTK avec autoguidage électrique pour moissonneuse : antenne, terminal, volant électrique et adaptation mécanique selon la machine.

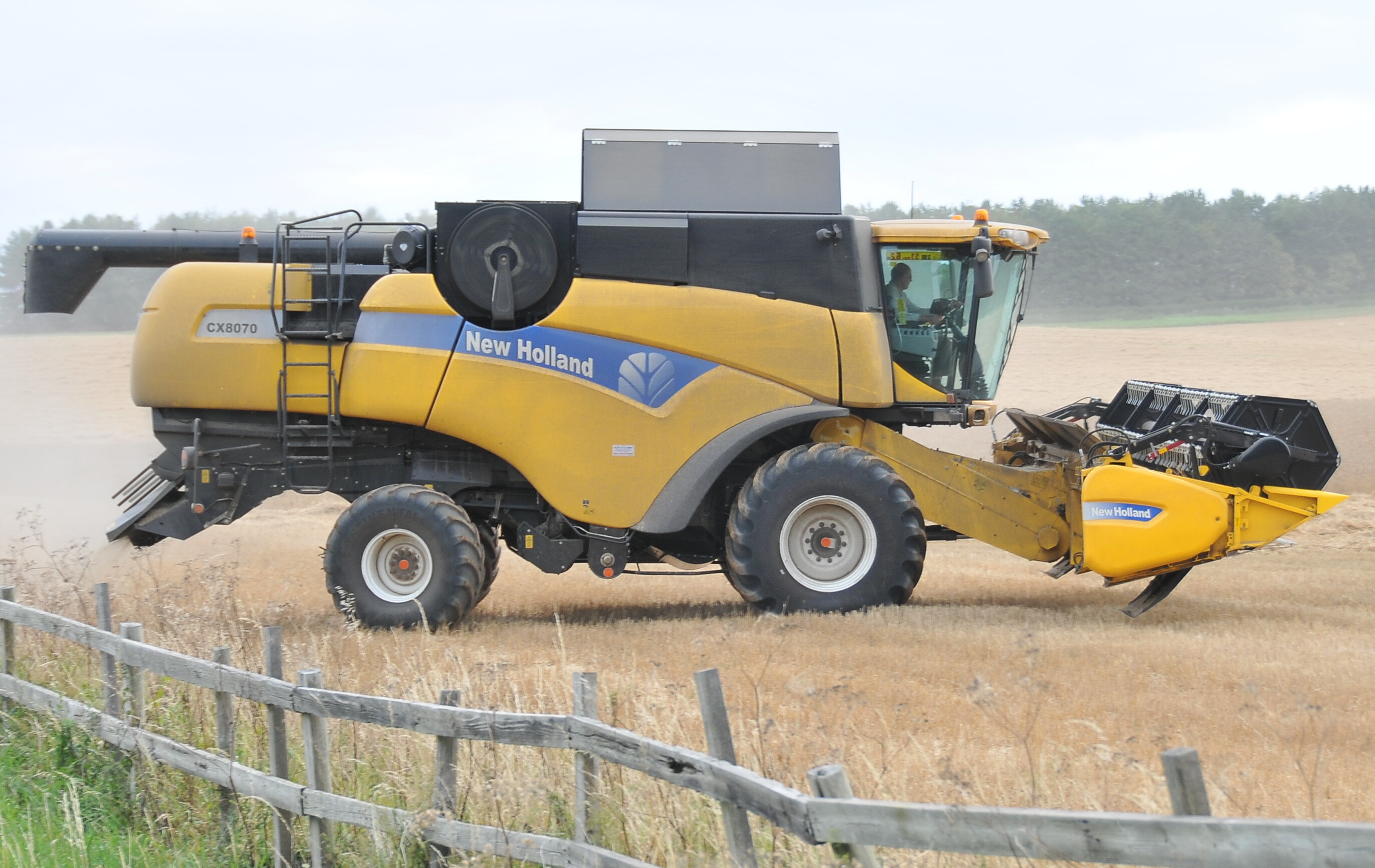

Photo de présentation générale : New Holland CX8070 — Wikimedia Commons — CC BY-SA 2.0.

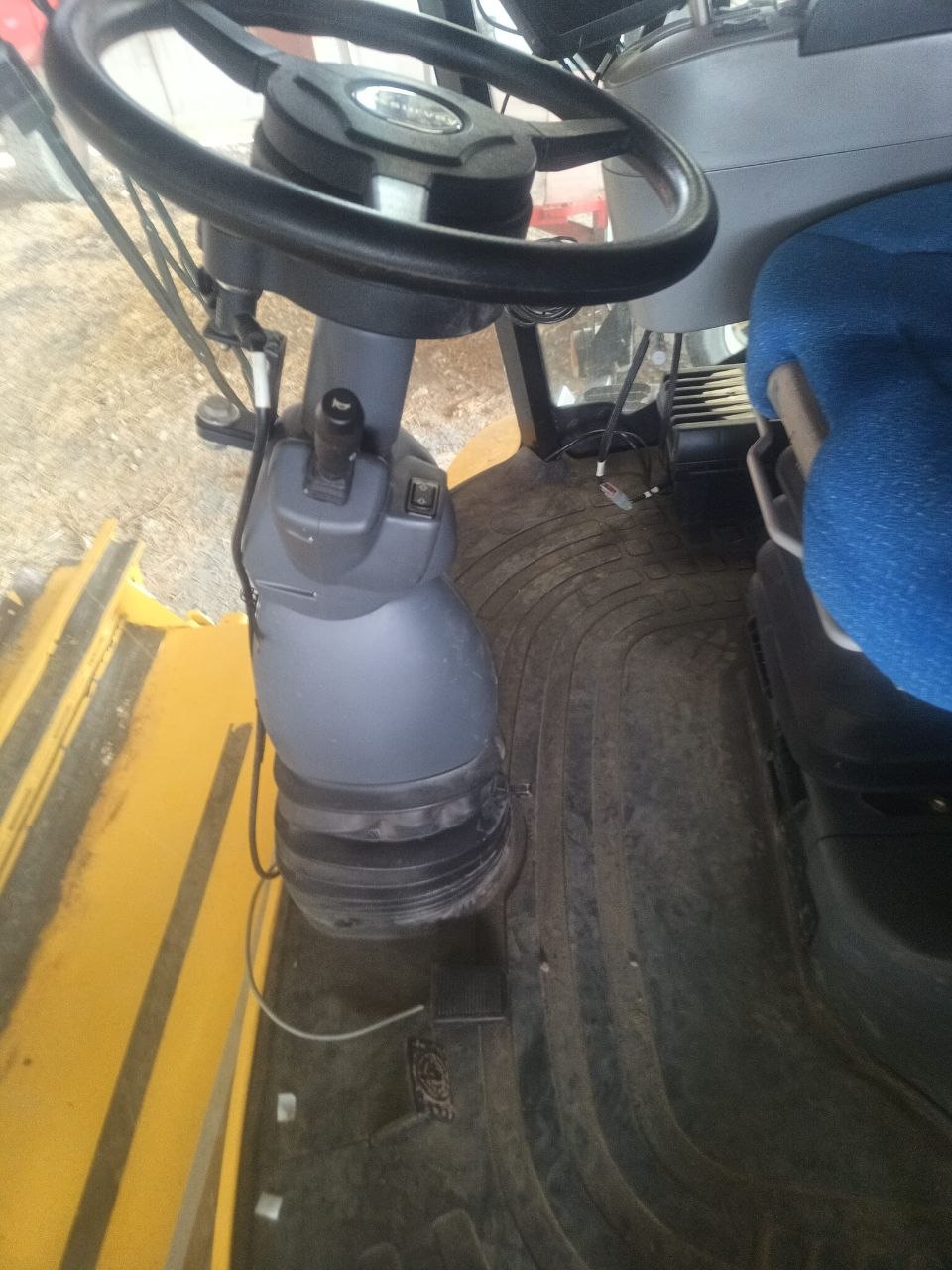

New Holland CX 8070 : poste de conduite et bague RTK
La machine concernée est une New Holland CX 8070. Côté direction, la bague utilisée chez RTK Précision est la bague 24.
C’est une information utile à garder avec ce retour, car sur les moissonneuses et automoteurs, la partie mécanique du volant est souvent le point qui fait perdre du temps si la bonne bague n’est pas identifiée dès le départ.

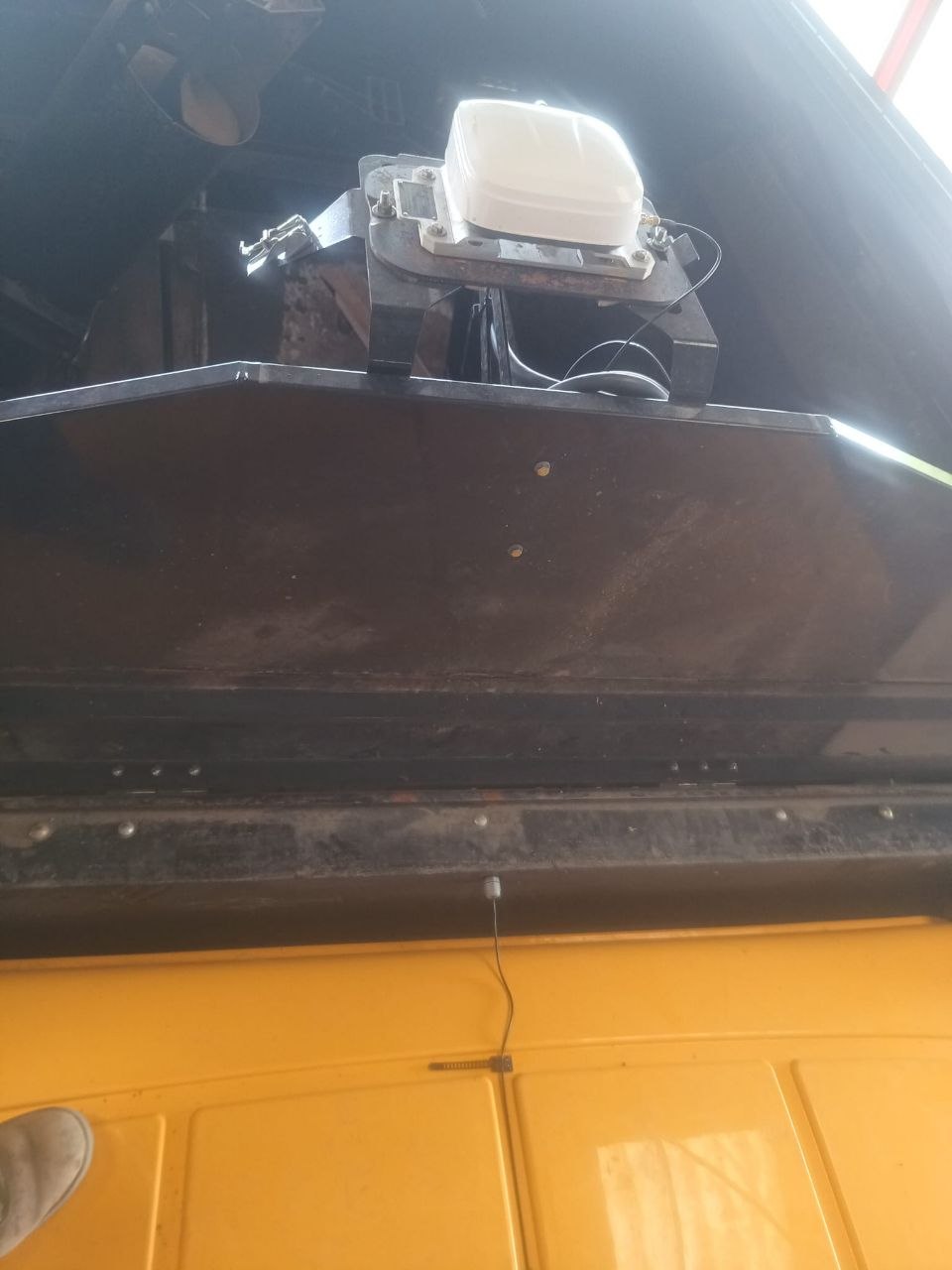

Une antenne GPS RTK placée dans la trémie

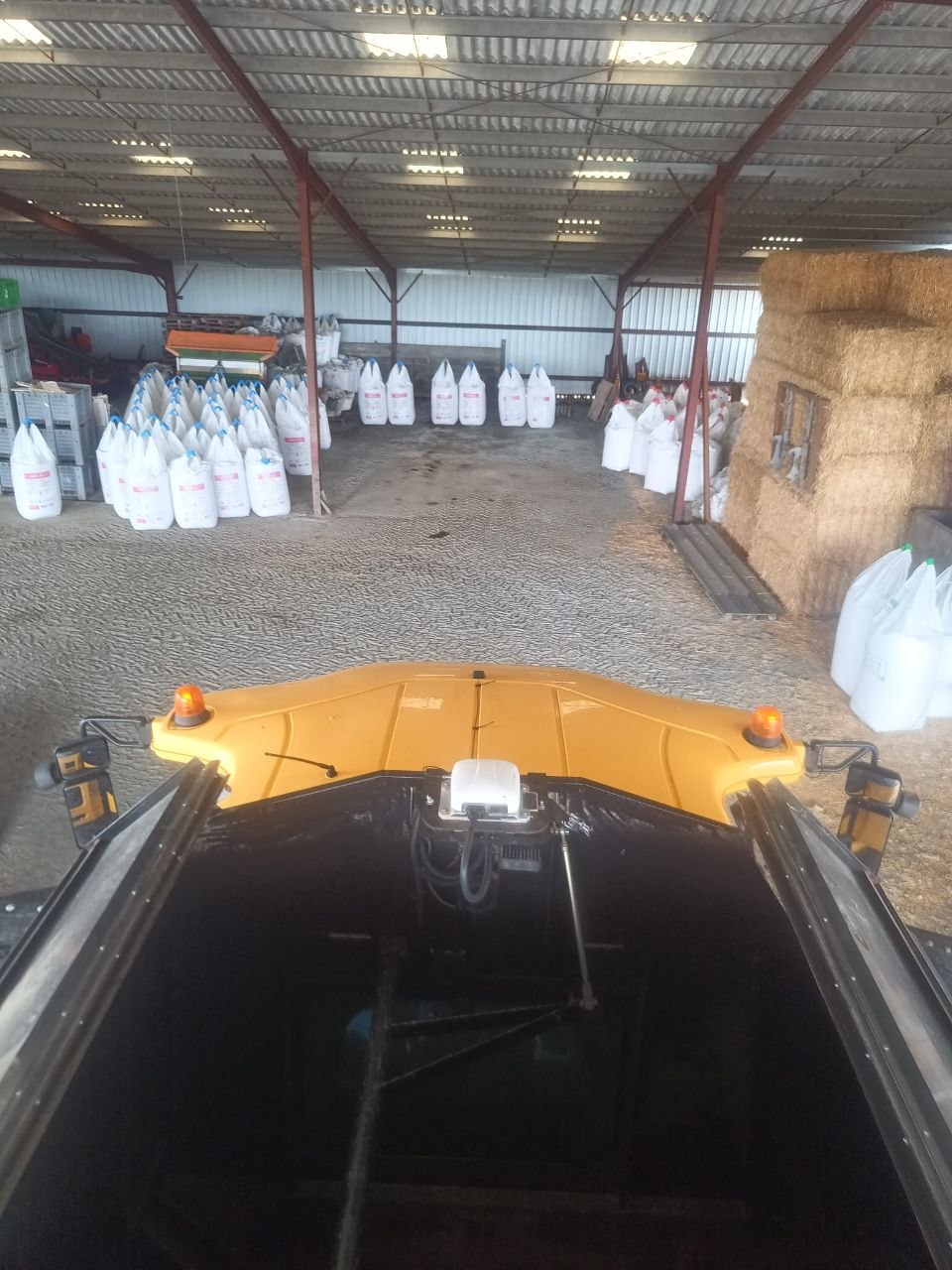

Sur les photos, on distingue un petit module/boîtier blanc d’antenne fixé en hauteur sur un support métallique à l’intérieur de la zone de trémie. La photo ne permet pas d’identifier formellement le modèle exact ni de confirmer visuellement une “double antenne”, mais le principe du montage est clair : l’antenne est intégrée dans la trémie plutôt que posée à l’extérieur sur le toit.
L’intérêt du montage est clair : l’antenne GPS RTK est dans la trémie. Elle reste donc moins exposée qu’une antenne montée dehors sur le toit, tout en restant bien intégrée à la machine.
À vérifier selon chaque machine : la position doit conserver une bonne réception GNSS/RTK, sans masque métallique trop important. Mais l’idée est très intéressante, surtout sur une moissonneuse où l’on cherche à protéger les éléments extérieurs.
Sur une autre vue, on distingue le panneau/couvercle de trémie replié ou fermé. L’intérêt pratique du montage est justement là : une fois la trémie repliée, l’antenne se retrouve beaucoup moins exposée. Ce n’est pas une antenne rabattable au sens mécanique, mais un montage où la position de l’antenne profite du repliage de la trémie pour rester protégée.
Rallonge de câble d’antenne fabriquée par Denis
Pour placer l’antenne dans la trémie, Denis a fabriqué une rallonge du câble d’antenne.
D’après son retour :
- rallonge réalisée : 7 m ;
- longueur qui serait suffisante pour une New Holland CX : 6,5 m ;
- câble à 13 conducteurs difficile à trouver ;
- câble en 14 conducteurs plus simple à trouver ;
- section conseillée : 0,75 mm² ou 1 mm², avec préférence pour 1 mm² ;
- câble trouvé chez Sonepar, environ 6 € HT / mètre au détail ;
- connecteurs pris en concession New Holland.
Ce point est intéressant pour la suite : c’est typiquement le genre d’accessoire que RTK pourrait faire fabriquer ou fournir à terme, sous forme de rallonge prête à monter, avec les bons connecteurs et la bonne longueur.

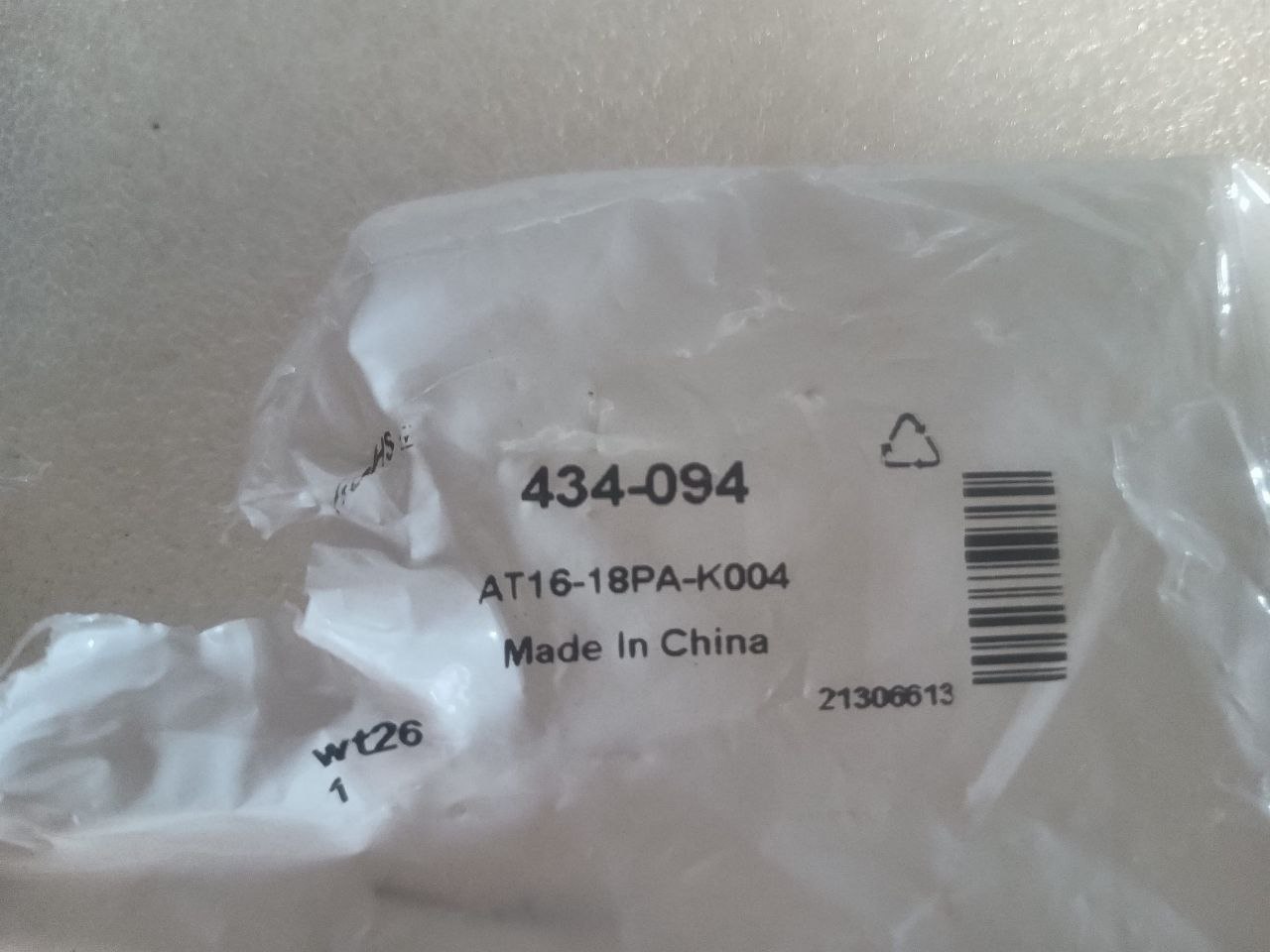

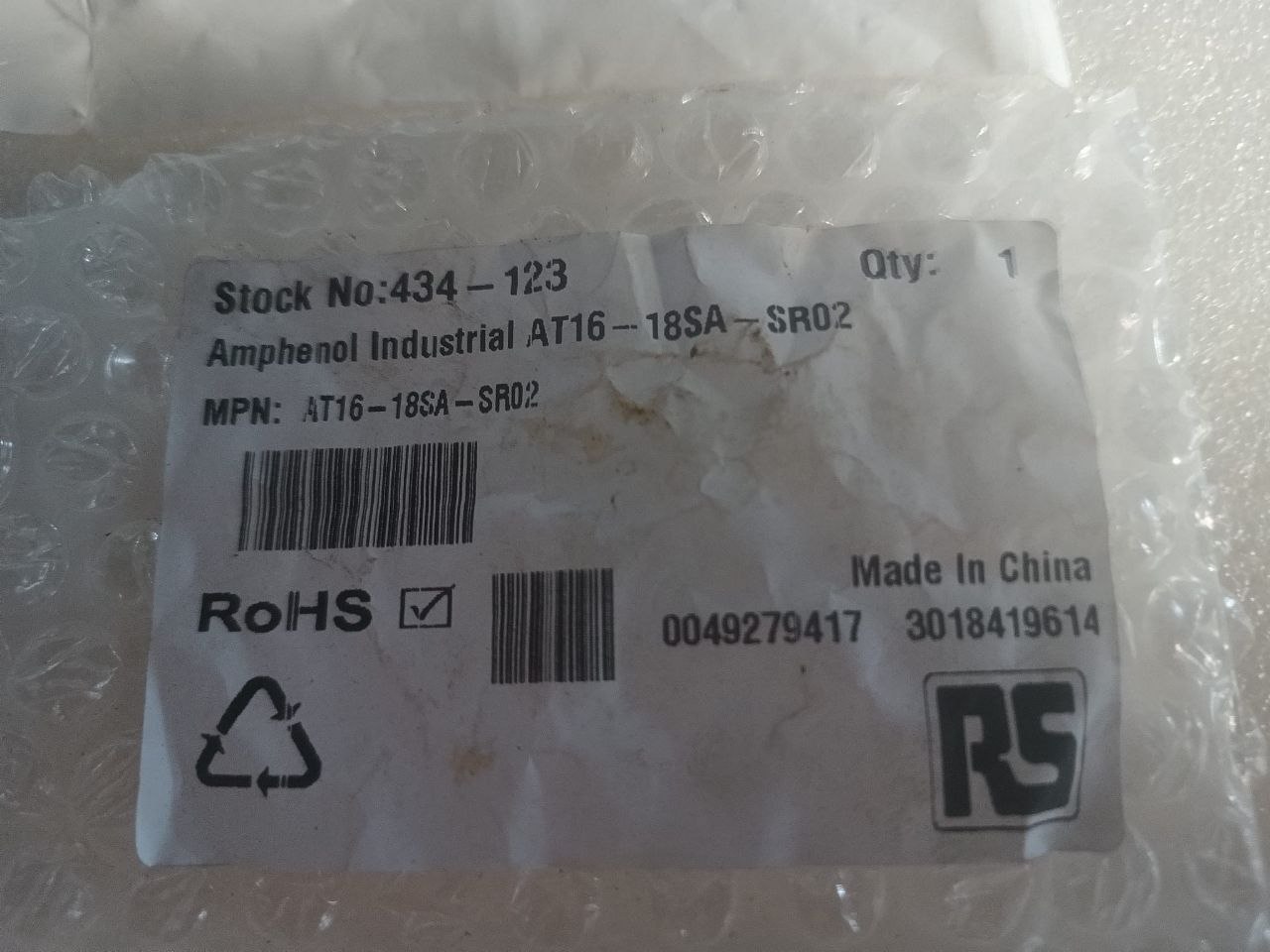

Références visibles sur les sachets de connecteurs
Plusieurs sachets de connectique ont été photographiés. Les références visibles sont les suivantes :
| Référence visible | Marquage complémentaire | Où chercher / remarque |
|---|---|---|

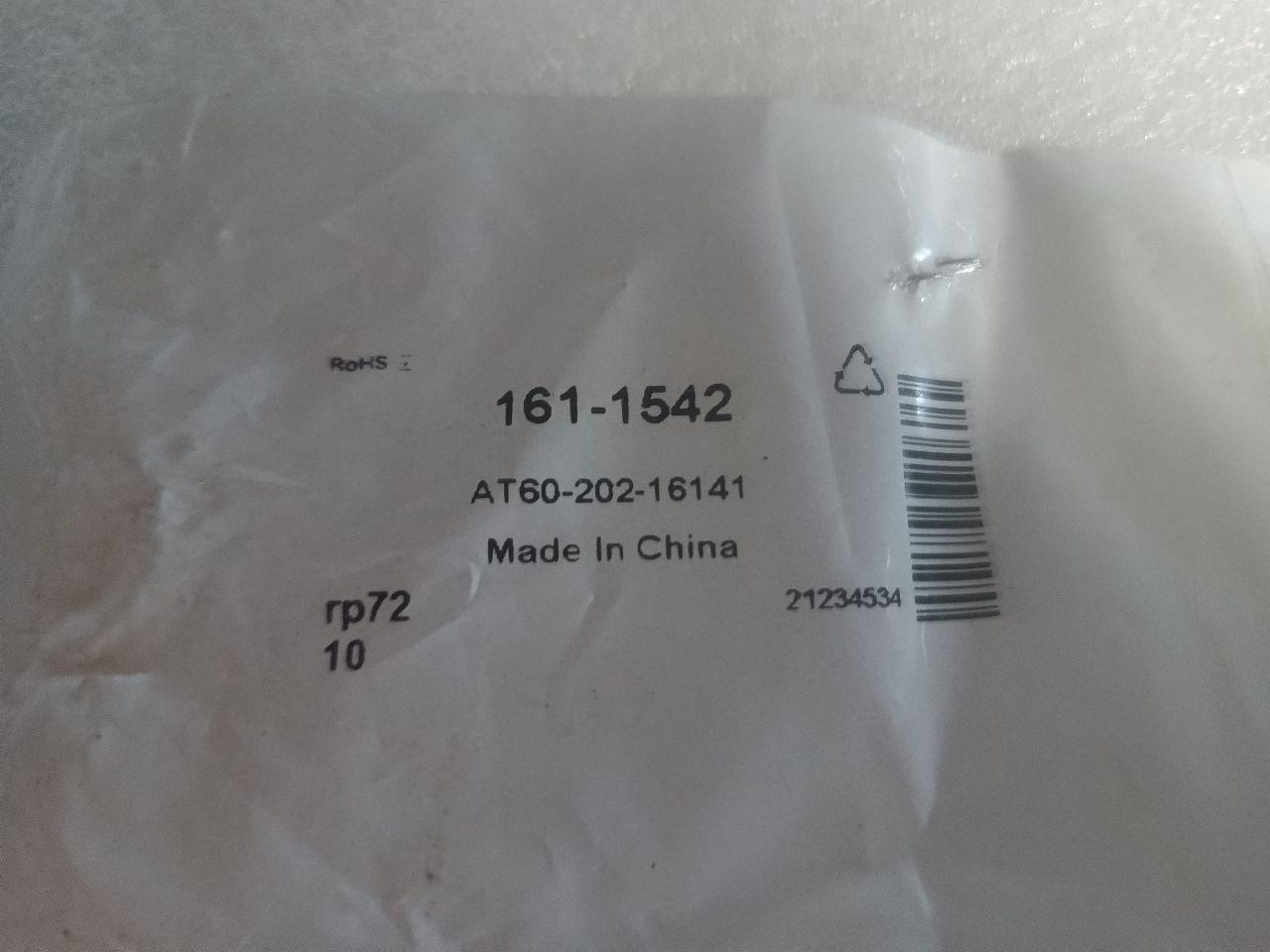

| 161-1542 | AT60-202-16141 | sachet RoHS, Made in China — référence à confirmer avant commande |

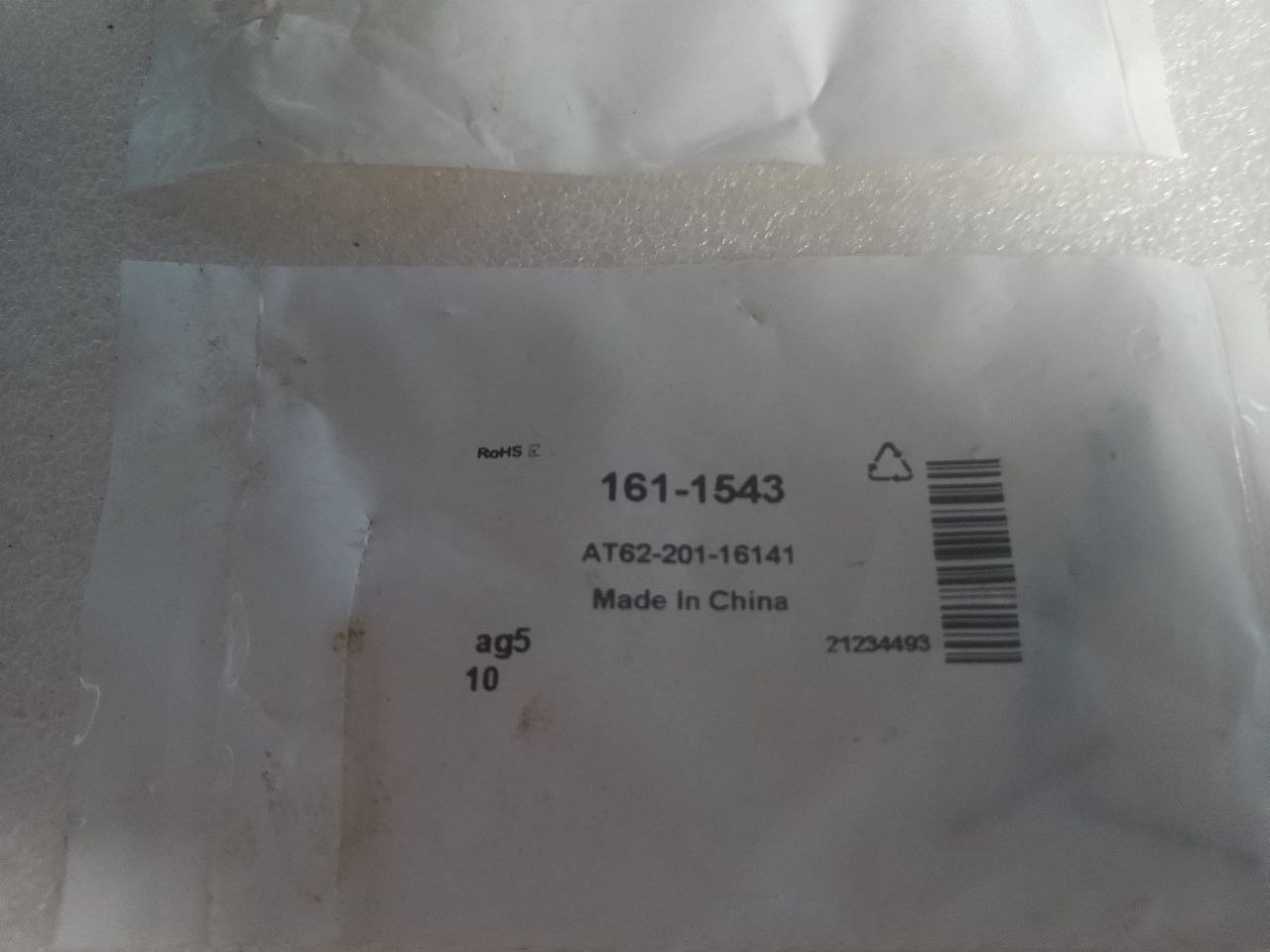

| 161-1543 | AT62-201-16141 | sachet RoHS, Made in China — référence à confirmer avant commande |

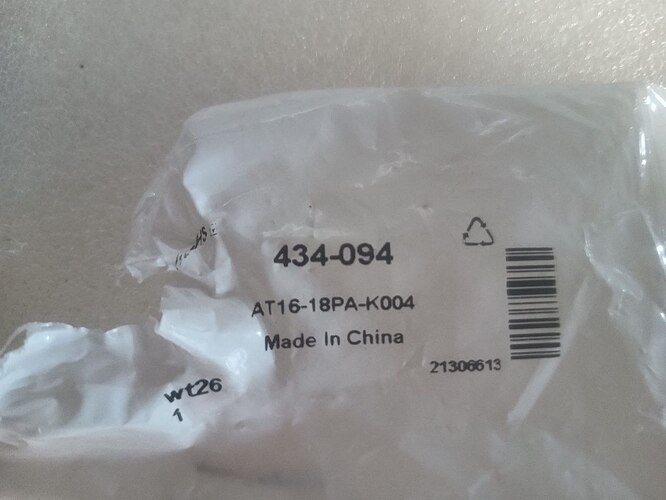

| 434-094 | AT16-18PA-K004 | référence visible sur sachet ; recherche RS possible : RS 434-094 |
| 434-123 | Amphenol Industrial AT16-18SA-SR02 / MPN AT16-18SA-SR02 | sachet RS ; recherche RS possible : RS 434-123 |
Ces références sont notées ici comme relevé terrain, pas comme une nomenclature officielle validée. Avant de proposer une rallonge prête à monter, il faudra confirmer les connecteurs exacts, le brochage, la section de câble et la compatibilité selon les versions de machine.
Pour ceux qui veulent refaire une rallonge eux-mêmes
Le retour de Denis donne une bonne base pour comprendre la logique du faisceau :
- viser environ 6,5 m sur New Holland CX 8070, même si Denis a réalisé 7 m ;
- partir sur un câble multiconducteur souple en 1 mm² si possible ;
- si le câble 13 conducteurs est difficile à trouver, un 14 conducteurs peut être plus simple à sourcer ;
- identifier les connecteurs côté machine et côté antenne avant de commander ;
- contrôler le brochage fil par fil avant branchement ;
- tester la continuité au multimètre avant de remettre sous tension.
Les liens RS ci-dessus servent seulement de piste de recherche à partir des références visibles sur les sachets. Ils ne remplacent pas une validation technique : il faut vérifier la forme exacte, le nombre de broches, le genre mâle/femelle, les détrompeurs et l’étanchéité avant d’acheter.
Passage et protection du câble

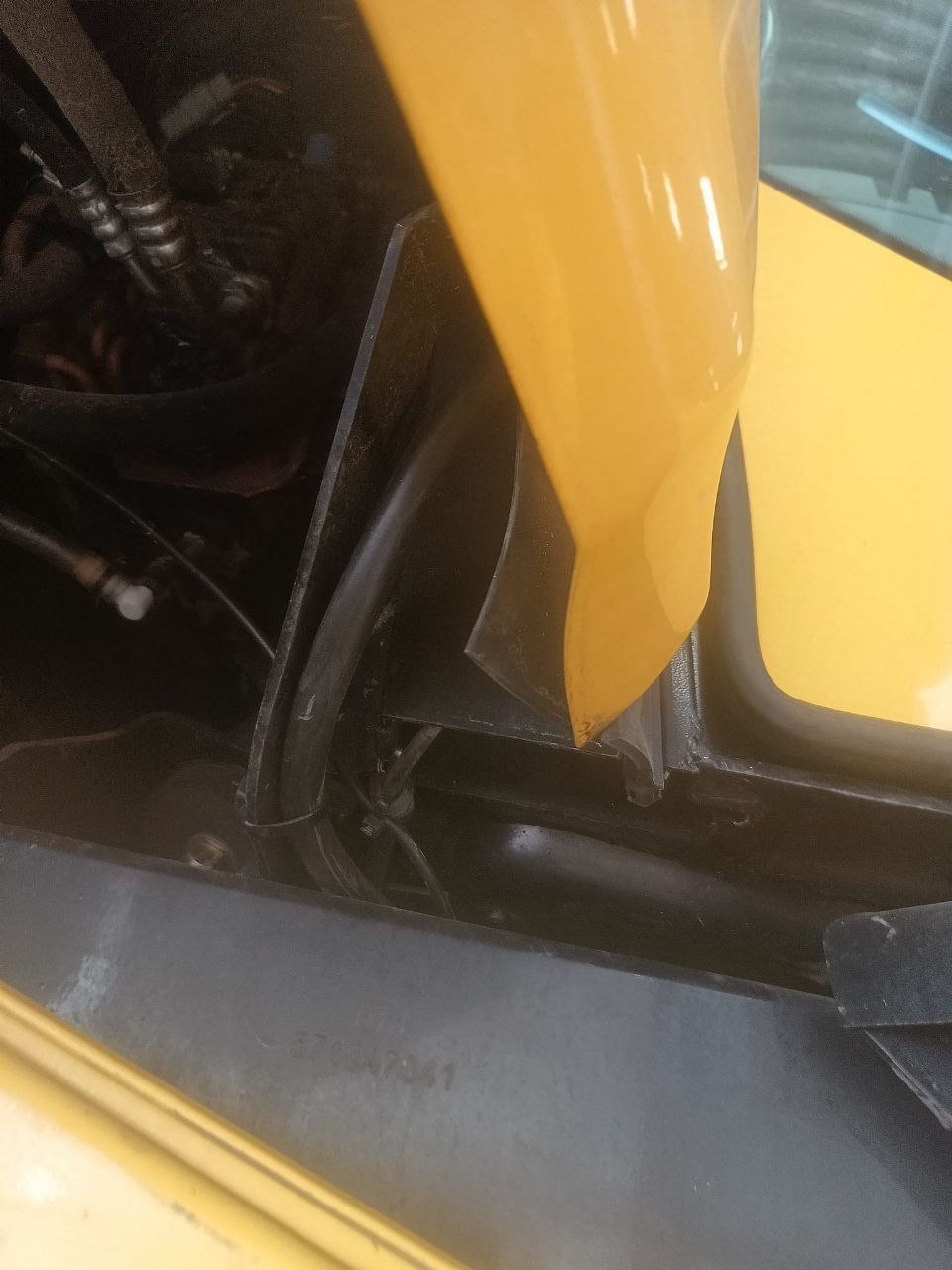

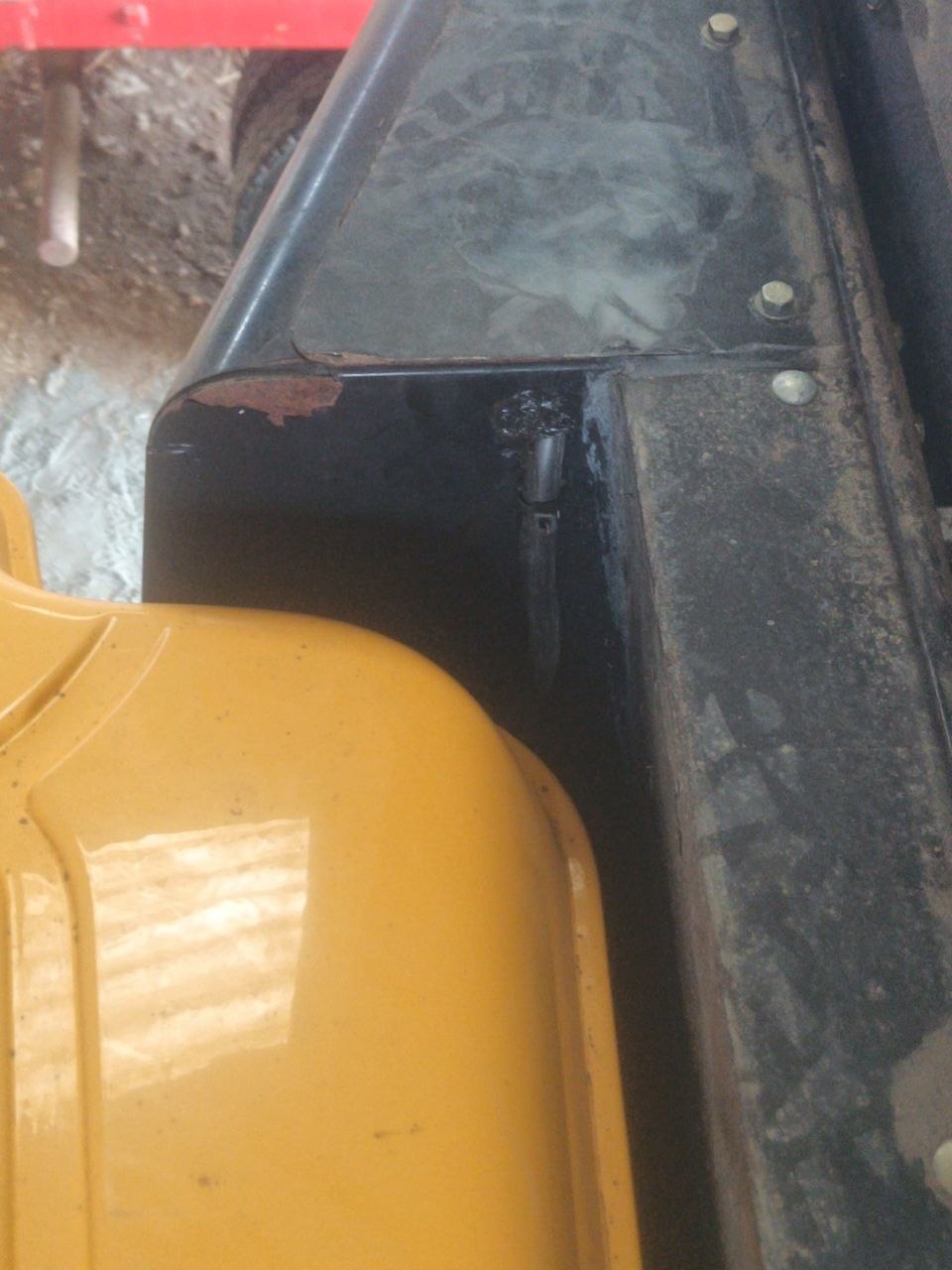

Le câble descend depuis l’antenne vers l’intérieur de la machine. Sur une des photos, on distingue un passage par un petit élément de traversée ou passe-câble, puis une descente vers la partie basse.
Les points à surveiller sont classiques mais essentiels :
- éviter les pincements lors du repliage de la trémie ;
- protéger le câble des frottements ;
- laisser assez de mou aux endroits qui bougent ;
- éviter les boucles libres dans une zone où elles pourraient accrocher ;
- vérifier la réception RTK après montage ;
- identifier proprement les connecteurs pour pouvoir dépanner ou refaire une rallonge plus tard.

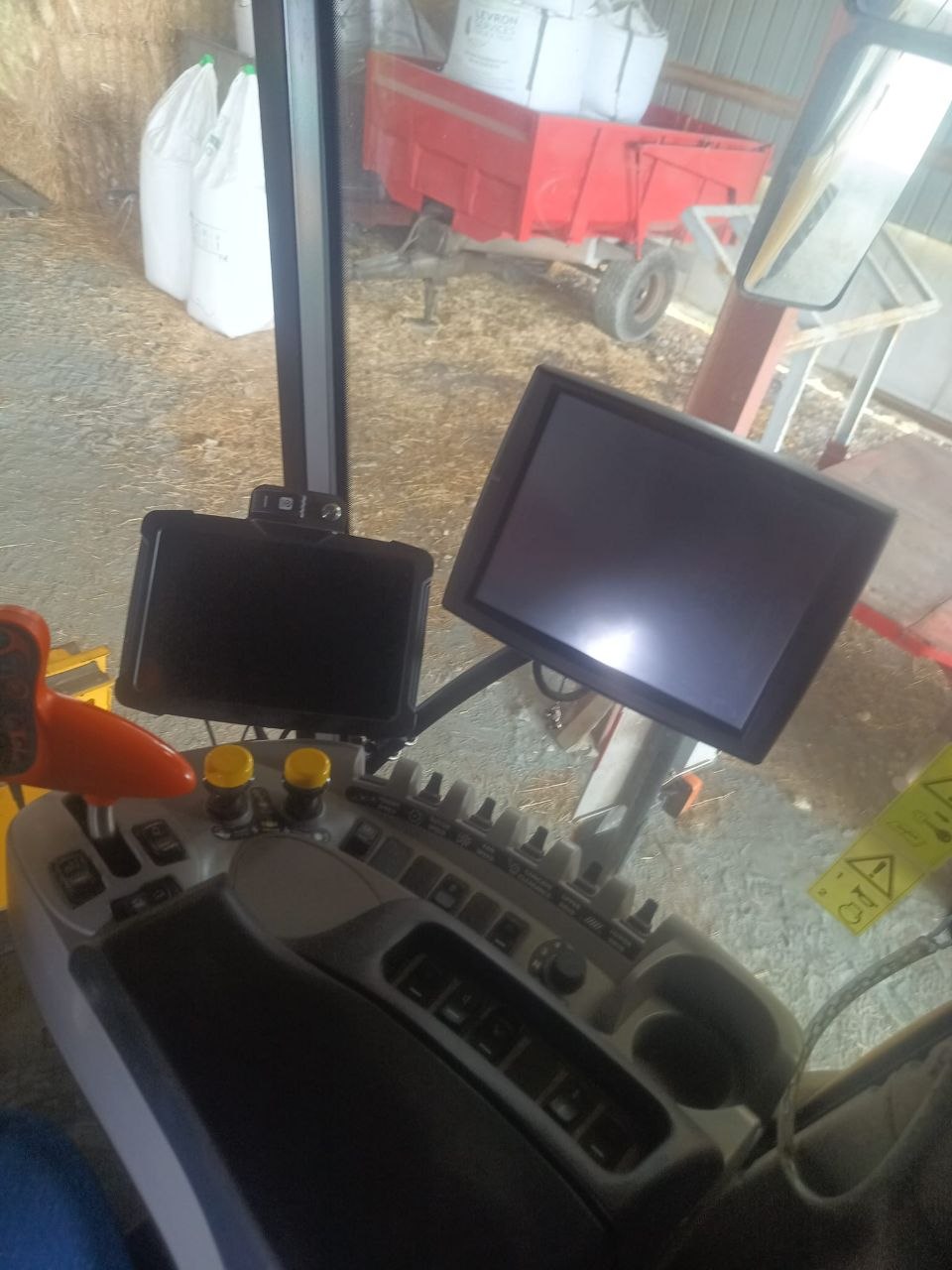

Terminal et câble de service

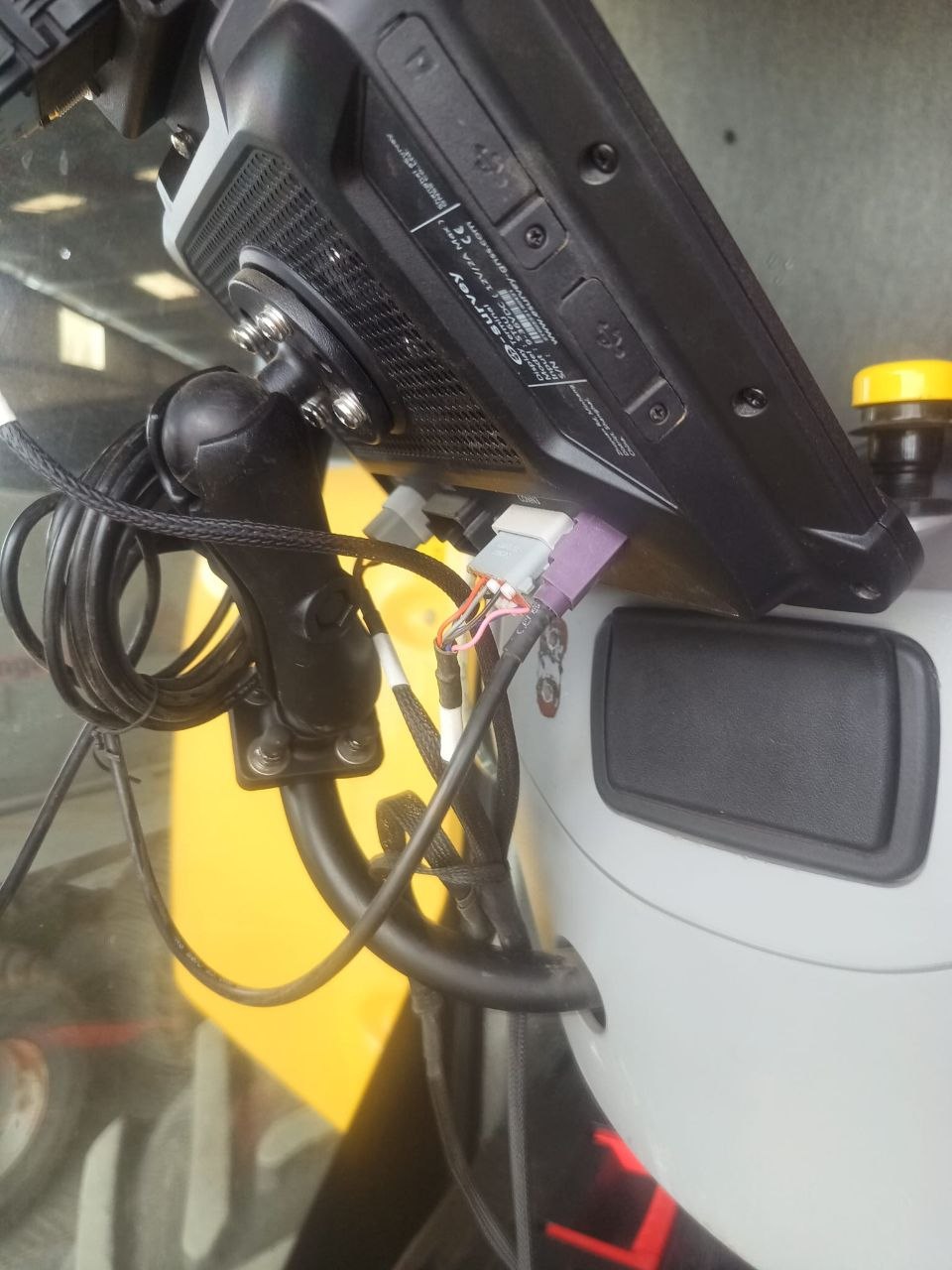

La vue arrière du terminal montre plusieurs connecteurs et une boucle de câble. Cette boucle de service est utile : elle évite que le faisceau tire directement sur les connecteurs lorsque le support d’écran est orienté ou déplacé. Pour un montage durable, il faut garder assez de mou, mais sans laisser une boucle libre capable d’accrocher une commande ou une pièce mobile.
Rangement du faisceau dans un boîtier

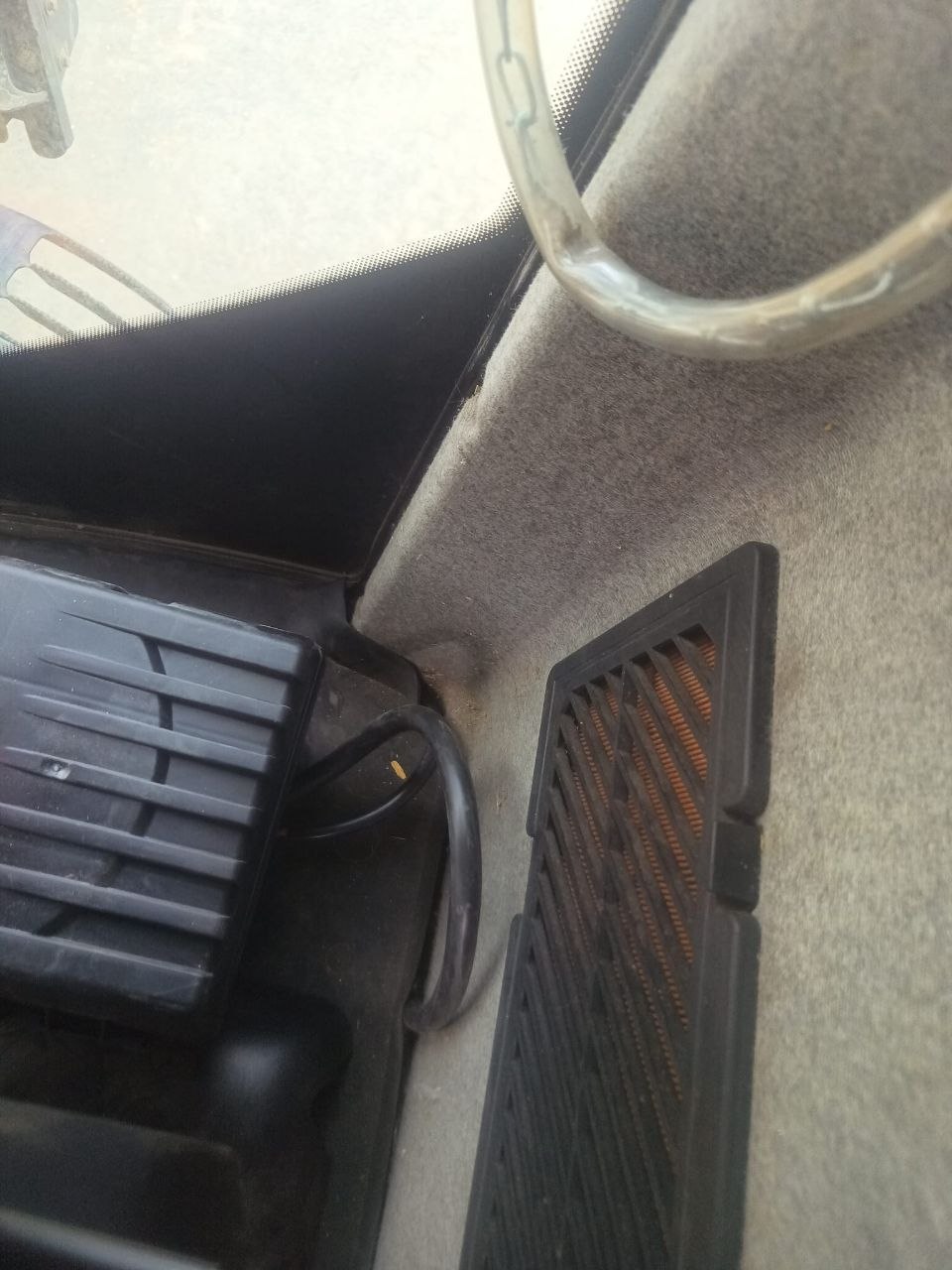

Denis a aussi rangé le faisceau dans un boîtier technique noir. Sur la photo, on voit un boîtier nervuré avec plusieurs câbles gainés et connecteurs accessibles. L’intérêt est très concret : éviter un faisceau en vrac dans la cabine ou dans une zone technique, protéger les fils des frottements et garder un montage plus facile à dépanner.
Ce n’est pas seulement “faire propre” : sur une moissonneuse, les vibrations, la poussière et les démontages de saison finissent vite par abîmer un câble mal guidé. Regrouper le faisceau dans une caisse/boîte technique limite les risques d’arrachement et rend le diagnostic plus simple si l’on doit contrôler une continuité ou un connecteur.
Questions fréquentes sur ce montage
Pourquoi montrer la machine complète ?
Les photos de montage montrent surtout les détails techniques. La vue générale de la New Holland CX8070 permet simplement de situer la machine concernée avant de rentrer dans les détails de trémie, de faisceau et de volant.
Peut-on mettre une antenne GPS RTK dans la trémie d’une moissonneuse ?
Oui, ce montage montre qu’une antenne GPS RTK peut être installée dans la trémie d’une New Holland CX 8070, à condition de soigner la position, le support et le passage du câble. Il faut ensuite vérifier sur le terrain que la réception GNSS/RTK reste correcte.
Pourquoi installer l’antenne dans la trémie plutôt que sur le toit ?
L’intérêt principal est la protection. Quand la trémie est repliée, l’antenne est moins exposée aux branches, aux chocs, au lavage et aux démontages accidentels. C’est aussi une solution discrète et bien intégrée.
Quelle longueur de rallonge prévoir pour le câble d’antenne ?
Sur ce retour terrain, Denis a fabriqué une rallonge de 7 m, mais estime que 6,5 m serait suffisant pour une New Holland CX. Cette valeur reste à adapter selon le cheminement exact du câble et la position de l’antenne.
Quelle bague RTK pour une New Holland CX 8070 ?
Pour cette New Holland CX 8070, la référence utilisée chez RTK Précision côté volant est la bague 24.
À retenir
Ce montage est intéressant parce qu’il propose une vraie alternative au montage classique d’antenne extérieure :
- antenne GPS RTK placée dans la trémie ;
- antenne protégée quand la trémie est repliée ;
- rallonge de câble d’antenne fabriquée sur mesure ;
- longueur testée : 7 m, avec 6,5 m probablement suffisant pour une CX ;
- câble multiconducteur à prévoir en 13 ou 14 conducteurs ;
- connecteurs issus de concession New Holland ;
- bague 24 côté volant pour cette New Holland CX 8070 ;
- piste intéressante pour fabriquer à terme une rallonge RTK prête à monter.
Pour une moissonneuse New Holland CX 8070, c’est une astuce à retenir quand on veut une installation propre, protégée et durable.
