GPS RTK sur Laverda L521 Fiatagri : bague 24 et antirotation du volant
Merci à Vincent pour ce retour terrain sur une Laverda L521 de 1996, marquée New Holland L521 Fiatagri.
C’est typiquement le genre de machine où l’installation d’un GPS RTK avec autoguidage électrique demande un peu d’adaptation. Sur une moissonneuse plus ancienne, il y a rarement un montage “tout prévu d’avance” : il faut identifier la bonne bague, trouver une reprise d’antirotation fiable, placer le terminal proprement et faire passer les câbles sans gêner l’usage de la cabine.
C’est aussi exactement l’intérêt de documenter ces montages : montrer qu’un GPS RTK avec autoguidage électrique pour moissonneuse peut s’adapter à des machines très variées, y compris des Laverda / New Holland Fiatagri anciennes.
Laverda L521 / New Holland L521 Fiatagri : une base ancienne mais équipable

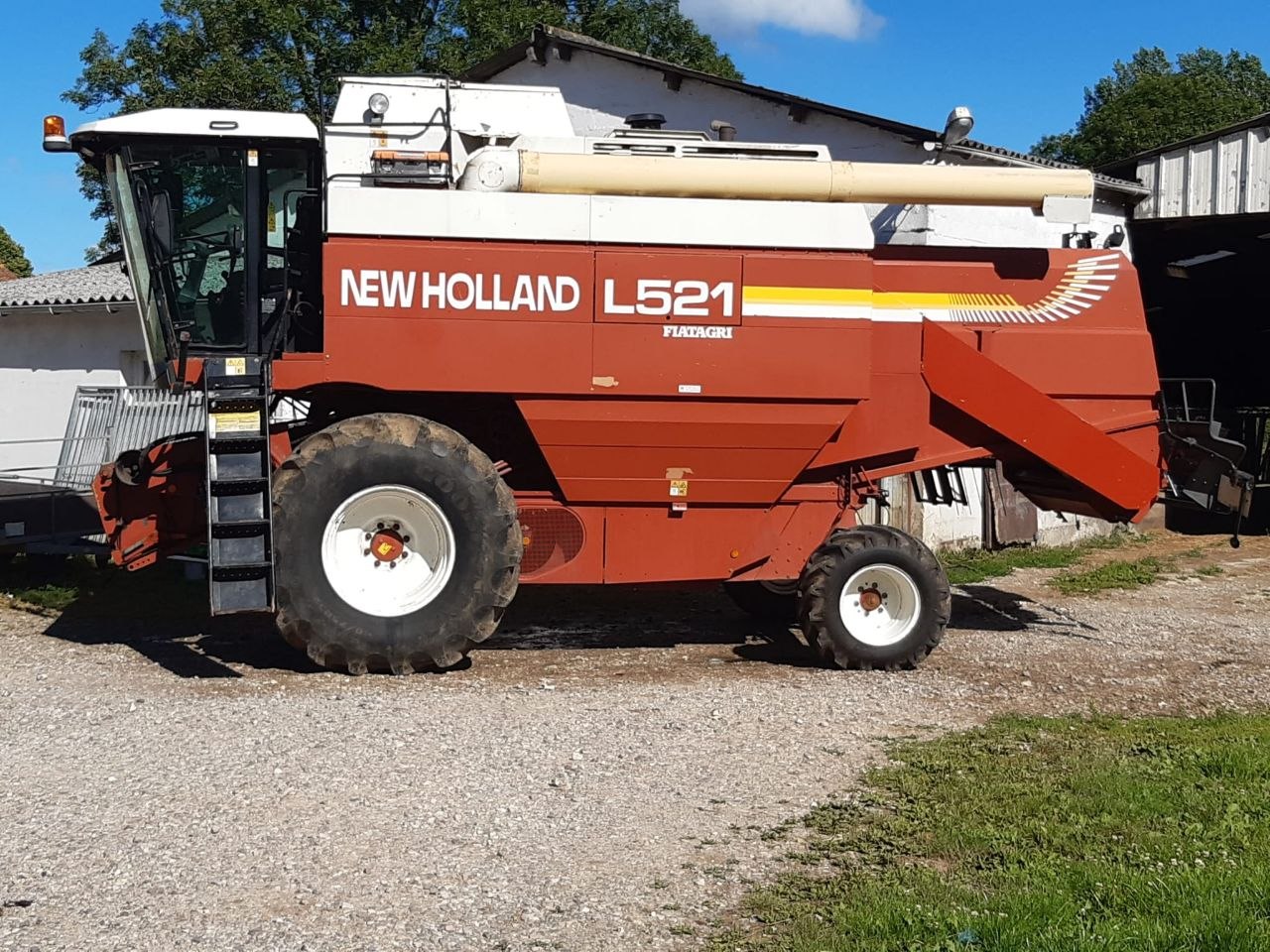

La machine de Vincent est une Laverda L521 de 1996, avec marquage New Holland L521 Fiatagri. Ce type de moissonneuse reste intéressant à équiper : la base mécanique est simple, mais l’installation demande plus de réflexion qu’une machine récente.
Le point important n’est pas seulement de monter le volant électrique. Il faut surtout que l’ensemble soit fiable en saison, avec une antirotation solide, un terminal bien placé, et un câblage qui ne traîne pas dans la cabine.
Bague RTK utilisée : bague 24
Pour cette Laverda L521 / New Holland L521 Fiatagri, la bague utilisée chez RTK Précision est la bague 24.
C’est l’information à conserver pour les prochains montages similaires. Sur ces anciennes moissonneuses, connaître la bonne bague évite de perdre du temps au montage et limite les essais inutiles autour du volant.
Volant électrique : ressort comprimé et antirotation à reprendre
Vincent a signalé un point au montage : le ressort est comprimé par le volant. C’est un détail à surveiller sur cette machine, car l’empilage autour de la colonne et du volant peut vite devenir contraignant.

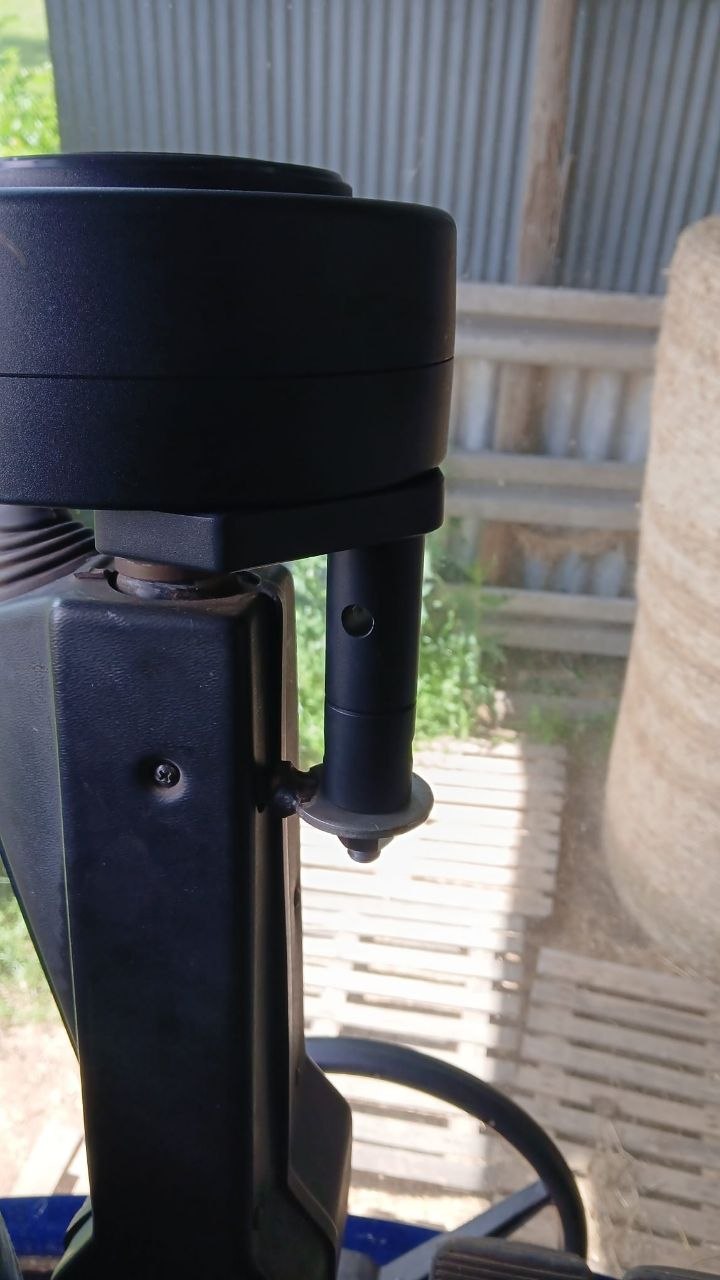

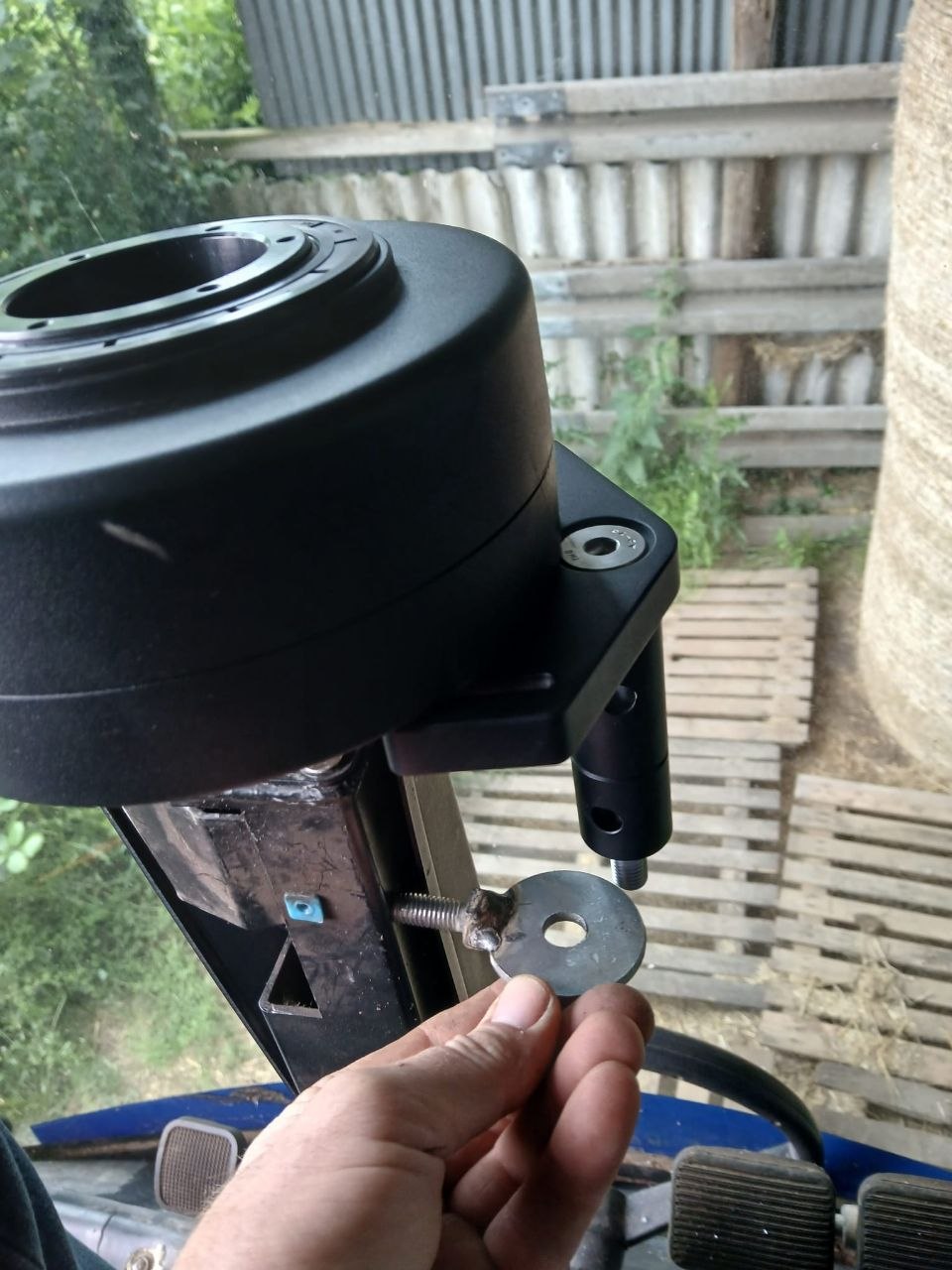

Le vrai sujet mécanique du montage reste l’antirotation du volant électrique. Sur cette Laverda L521, Vincent indique qu’il y a peu de possibilités naturelles pour venir reprendre l’effort. La solution retenue est donc un perçage / taraudage afin de créer un point de retenue propre.
Ce n’est pas un montage plug and play. Mais c’est une solution cohérente sur une machine ancienne : plutôt que bricoler un appui fragile, on crée un point fixe capable de tenir l’effort du moteur de volant dans la durée.

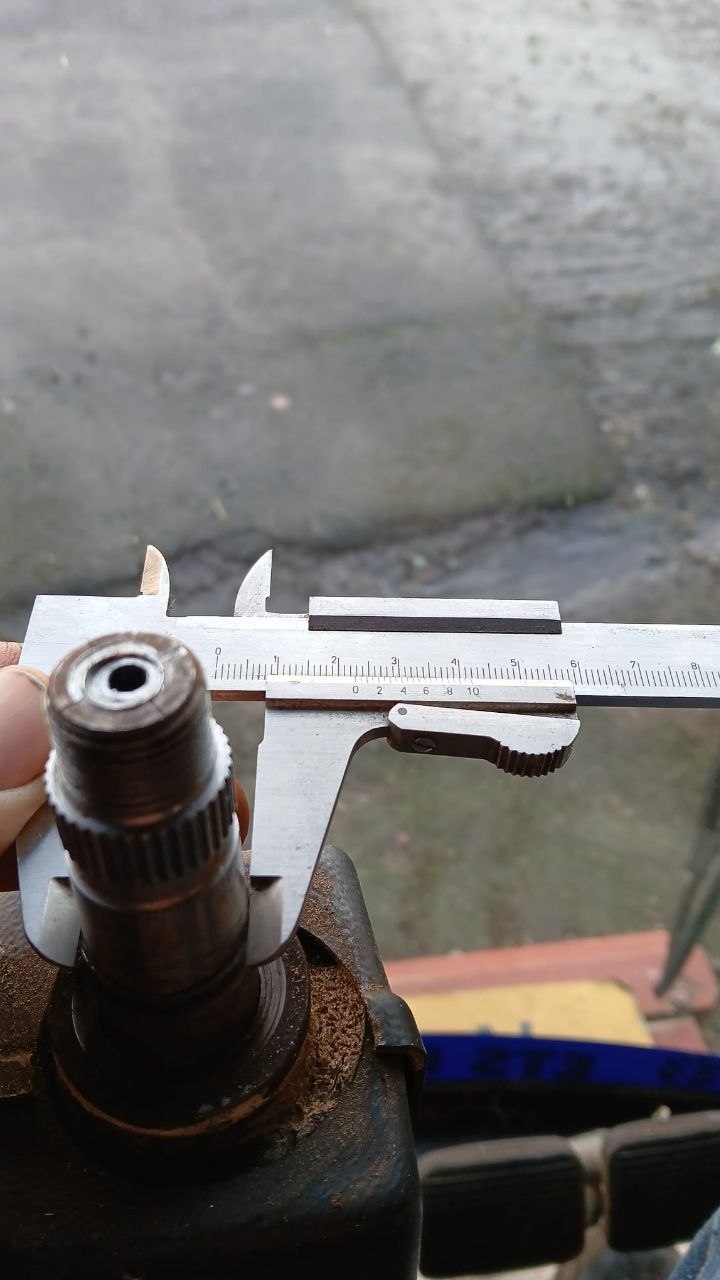

Mesures relevées pour documenter la machine
Vincent a transmis les mesures suivantes :
| Repère | Mesure |
|---|---|
| i | 22 mm |
| j | 22,7 mm |
| L | 18 mm |
| K | 33 mm |
Ces valeurs sont utiles à garder avec la fiche machine. Elles permettent de documenter l’adaptation mécanique autour de la bague 24, et pourront servir de repère si une autre Laverda L521 ou New Holland L521 Fiatagri arrive à équiper.

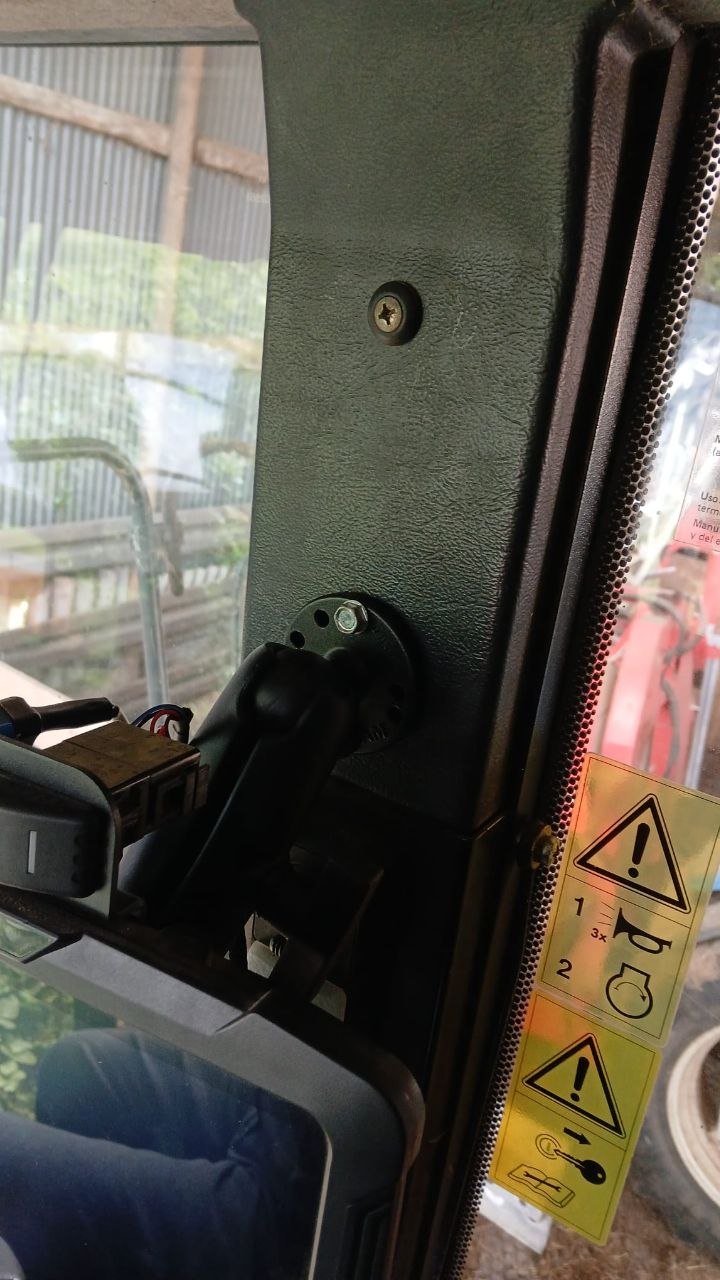

Fixation du terminal : filetage existant et vis autoforeuse

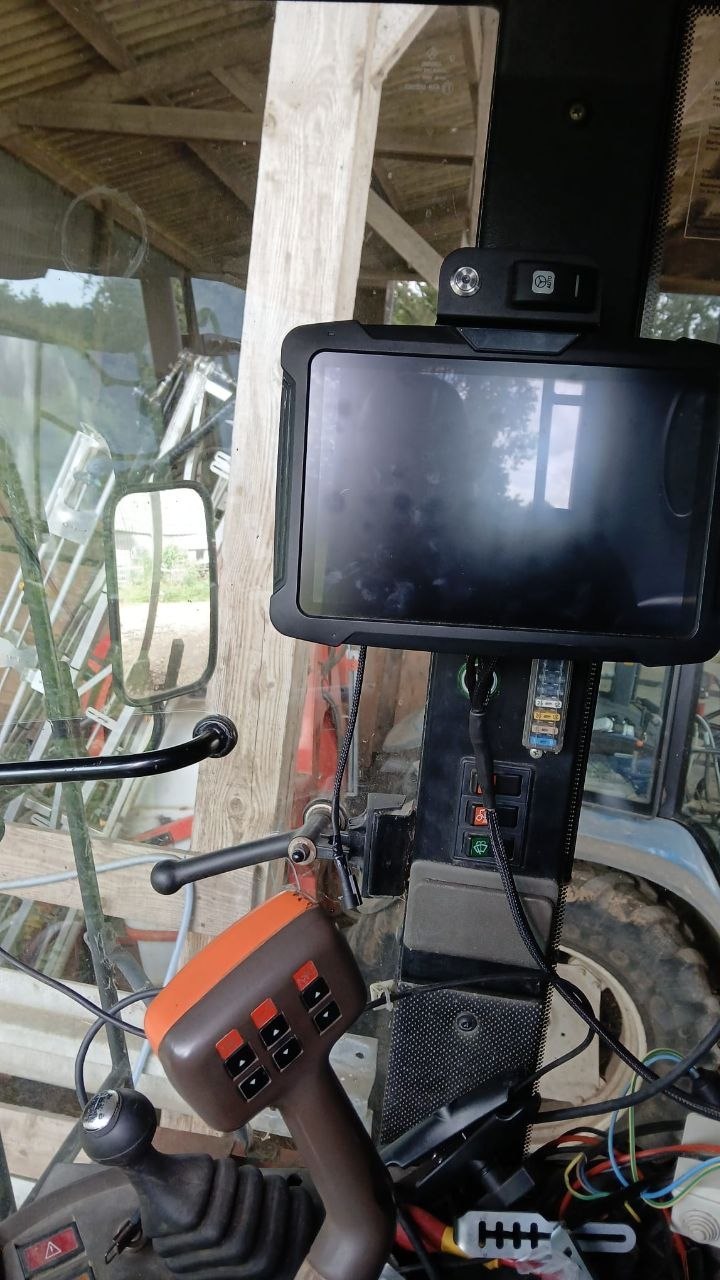

Pour le terminal, Vincent a utilisé une solution simple et efficace : un filetage existant complété par une vis autoforeuse pour la fixation de la tablette / écran.
La position retenue garde le terminal visible depuis le poste de conduite, sans transformer la cabine en usine à câbles. Sur une machine plus ancienne, c’est souvent la meilleure approche : utiliser les points disponibles, renforcer seulement ce qui doit l’être, et garder l’écran accessible pour les réglages.

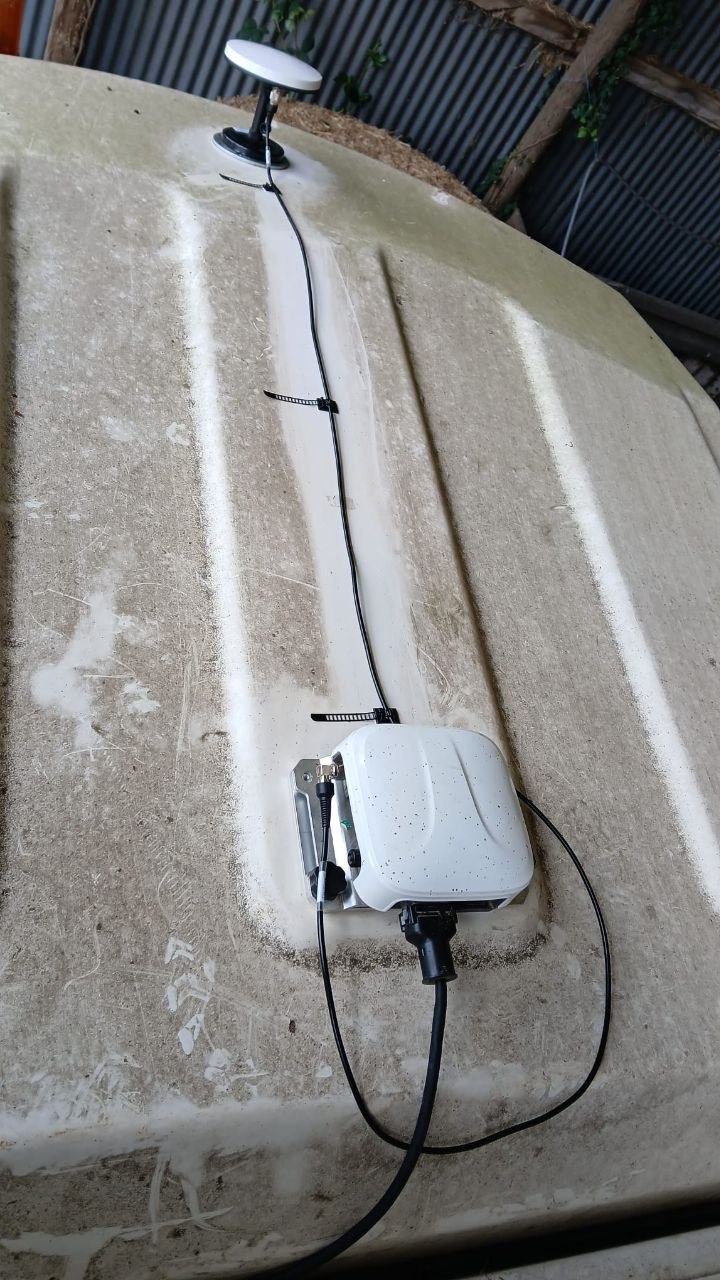

Antenne et passage du câble
Le passage de câble est proprement guidé, avec des colliers pour éviter que le faisceau reste libre. Sur une moissonneuse, c’est un point important : vibrations, poussière, mouvements de cabine et démontages de saison finissent toujours par abîmer un câble mal tenu.
Vincent indiquait qu’il lui restait le passage de câbles et la configuration à finaliser. C’est souvent la partie qui prend le plus de temps si l’on veut une installation durable : le système doit fonctionner, mais il doit aussi rester propre, contrôlable et dépannable.
À retenir pour équiper une Laverda L521 en GPS RTK
Pour une installation RTK / autoguidage sur Laverda L521 ou New Holland L521 Fiatagri :
- la machine peut être équipée malgré son âge ;
- bague RTK utilisée : bague 24 ;
- attention au ressort comprimé par le volant ;
- l’antirotation demande une vraie reprise mécanique ;
- solution retenue ici : perçage / taraudage ;
- fixation tablette possible avec filetage existant + vis autoforeuse ;
- mesures relevées : i 22 mm, j 22,7 mm, L 18 mm, K 33 mm ;
- le câblage doit être maintenu proprement pour éviter frottements et arrachements.
Ce retour complète les autres installations moissonneuses documentées sur le forum. L’objectif est simple : montrer, machine par machine, comment adapter un autoguidage RTK sur des modèles très différents, des plus récents aux plus anciens.
