GPS RTK eSurvey / RinoTrack sur Claas Lexion 450 : tuto d’installation sur moissonneuse
Merci à Cédric, agriculteur ambassadeur RTK Précision, pour ce reportage photo réalisé lors du montage d’un kit eSurvey / RinoTrack chez l’un de ses voisins.
Le but est de montrer un cas concret sur une Claas Lexion 450 : où poser l’antenne, comment passer le câble sans gêner le toit de cabine, où reprendre l’alimentation, comment placer le terminal et quels points surveiller autour du volant électrique.
La machine présentée est une Lexion 450 type 454 de 1997. Elle n’est plus toute récente, mais elle se prête bien à une installation propre quand on connaît les bons points de passage.
Pour voir le kit complet RTK Précision : Kit autoguidage RTK tracteur toutes marques — 4 299 € HT

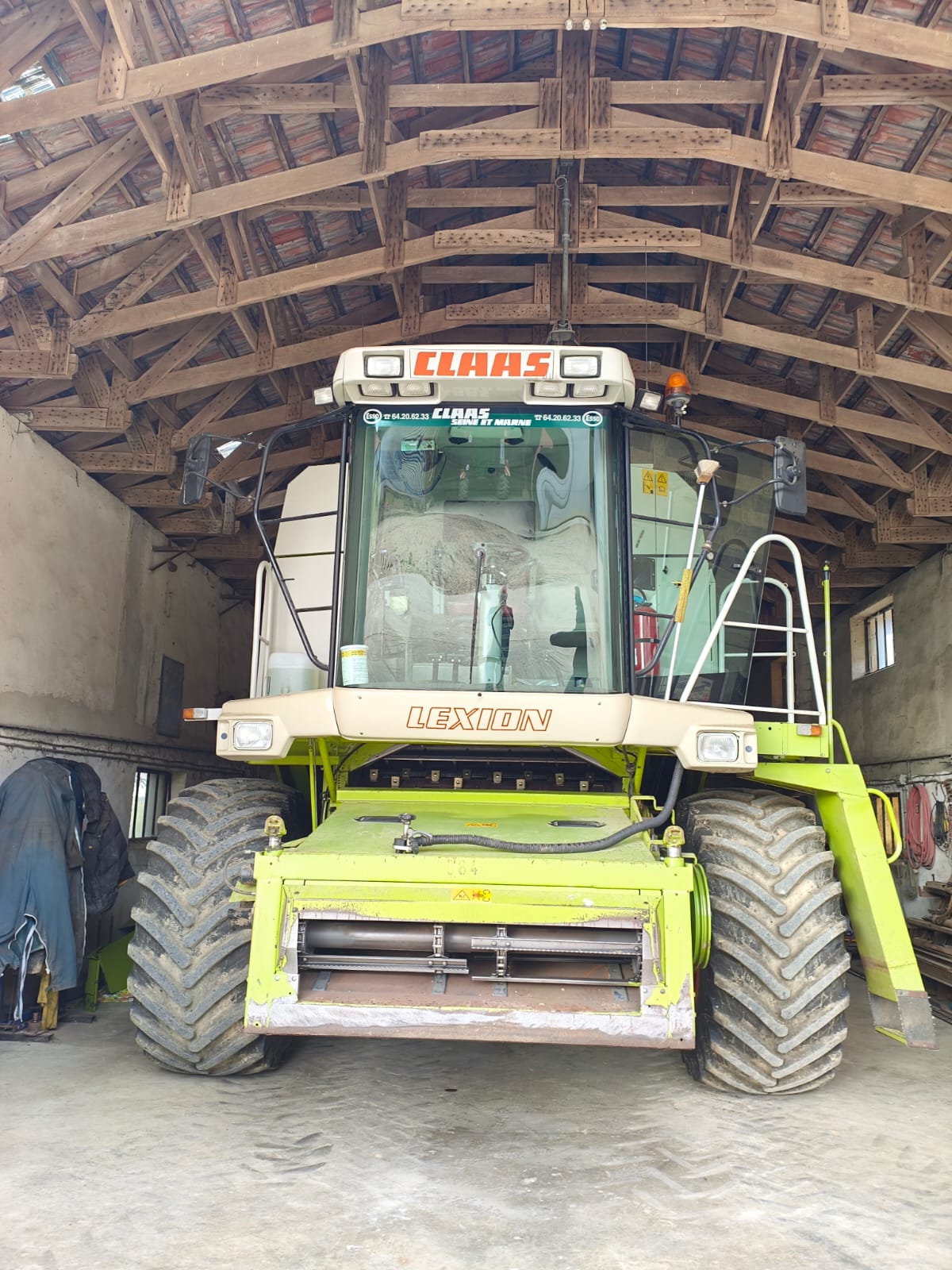

Machine équipée : Claas Lexion 450 type 454

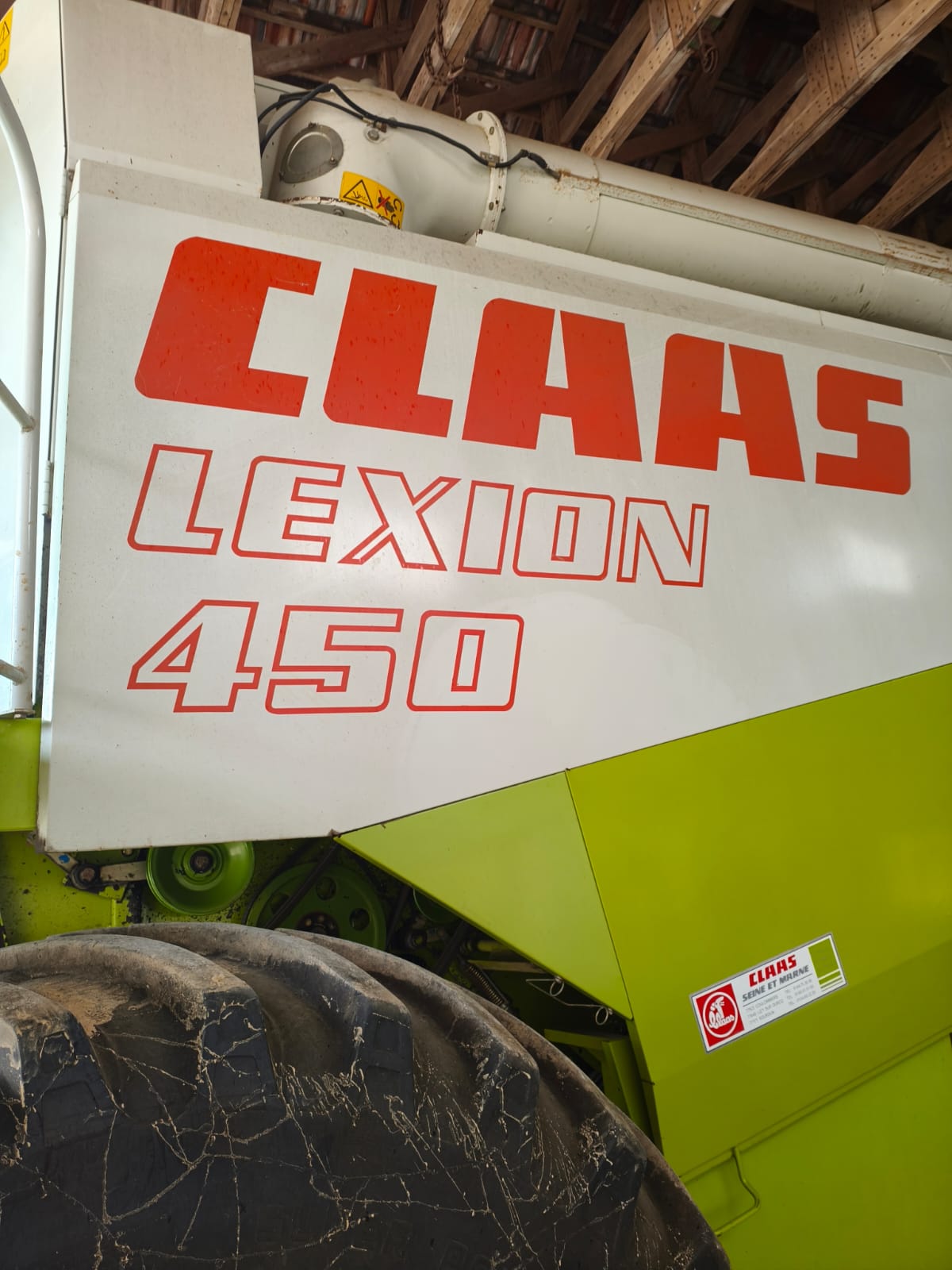

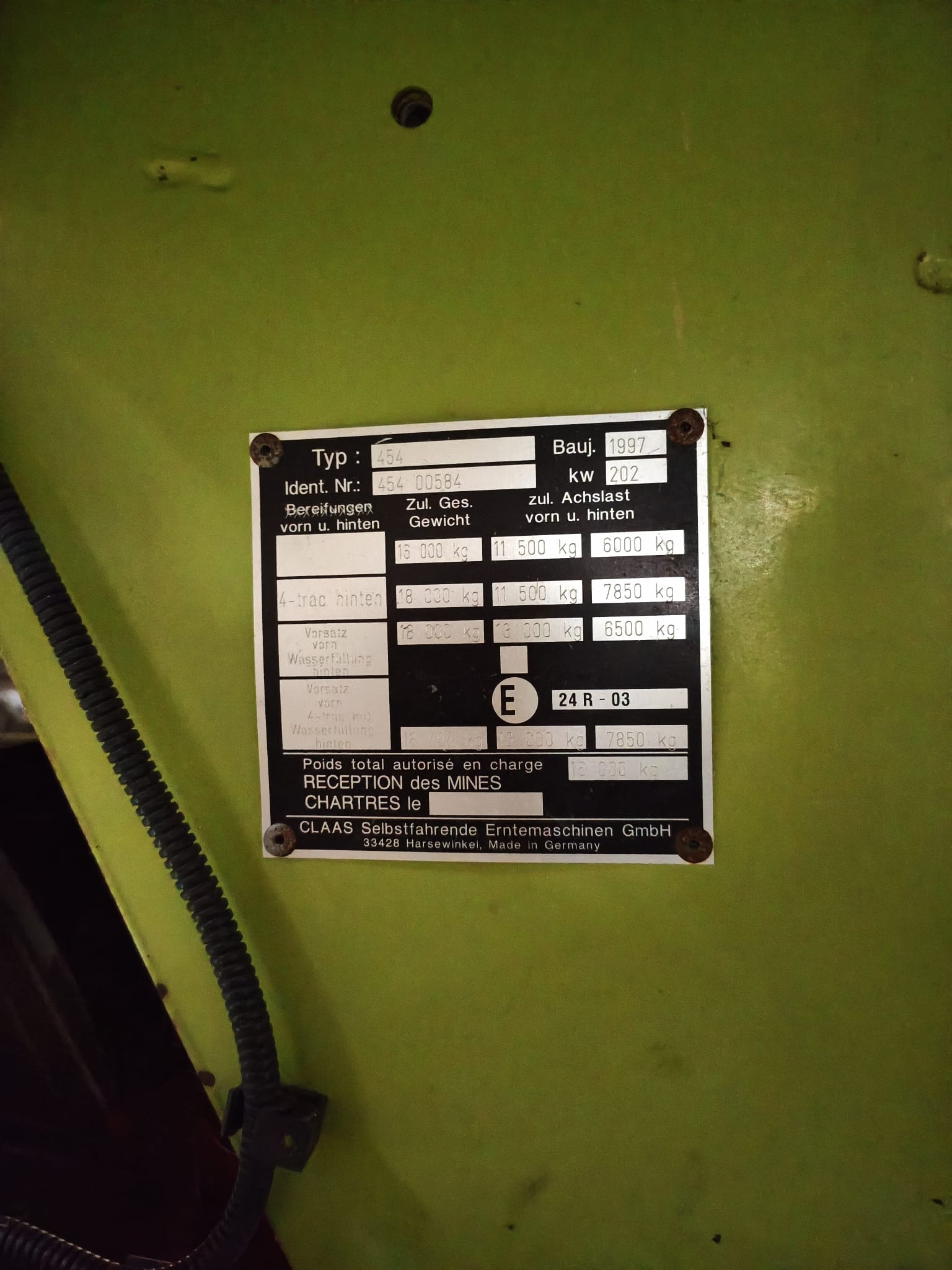

La machine est bien une Claas Lexion 450. La plaque constructeur précise le type 454, avec l’année 1997.
Cette vérification est utile, car la génération de la machine joue notamment sur la colonne de direction et la bague d’adaptation du volant électrique.

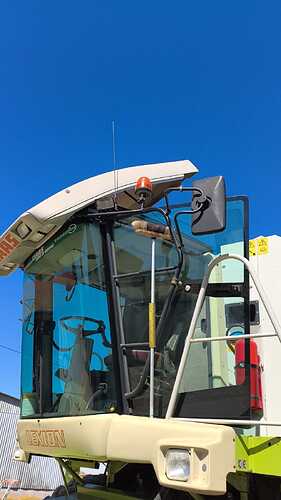

Antenne sur le toit : garder le mouvement du toit
Sur cette Lexion, le toit de cabine peut se relever vers l’avant pour l’entretien. C’est le premier point à prendre en compte avant de fixer le câble d’antenne.
Le câble doit être guidé proprement, mais il faut garder un peu de mou pour que le toit puisse continuer à s’ouvrir sans tirer sur le faisceau.

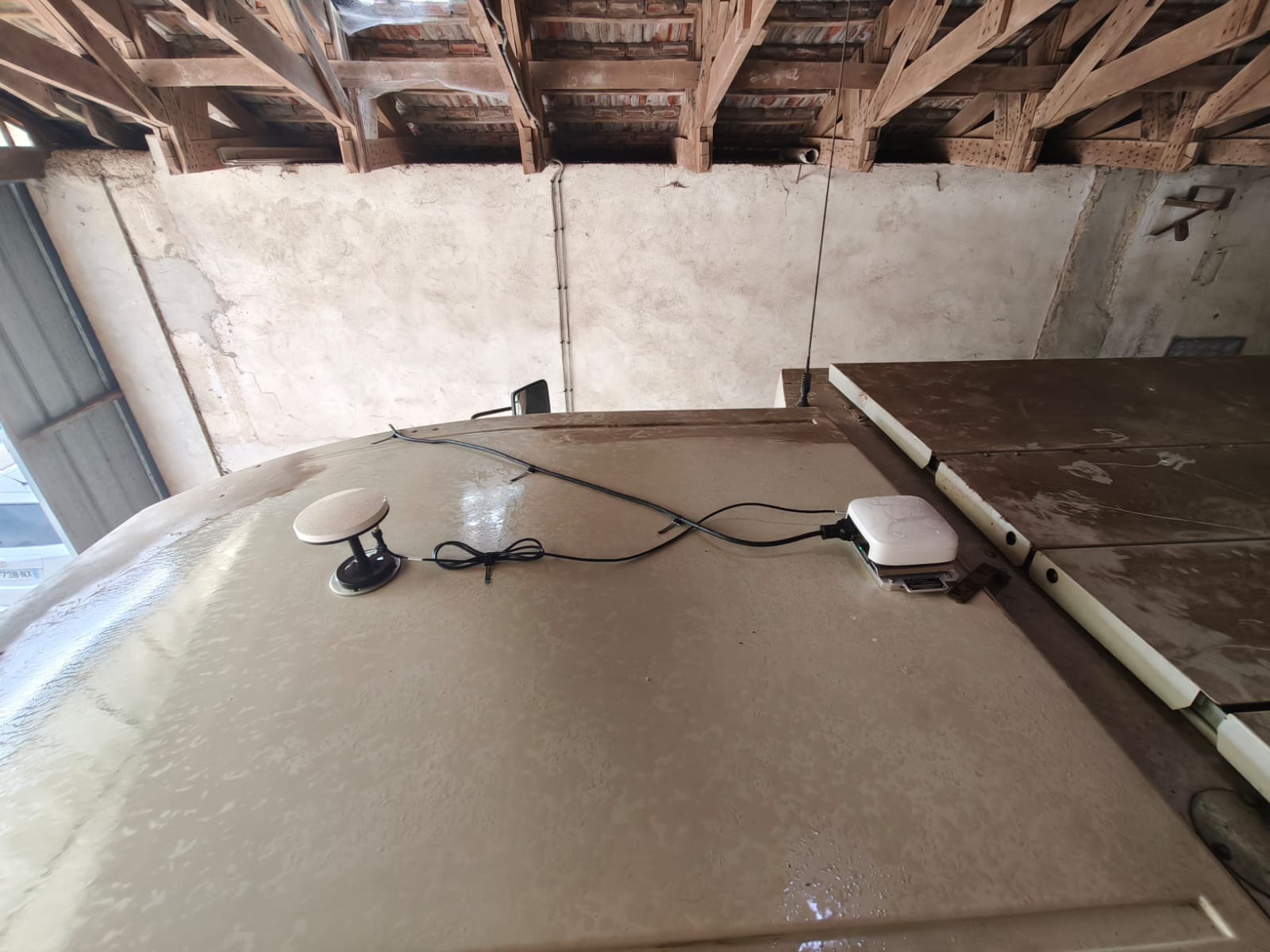

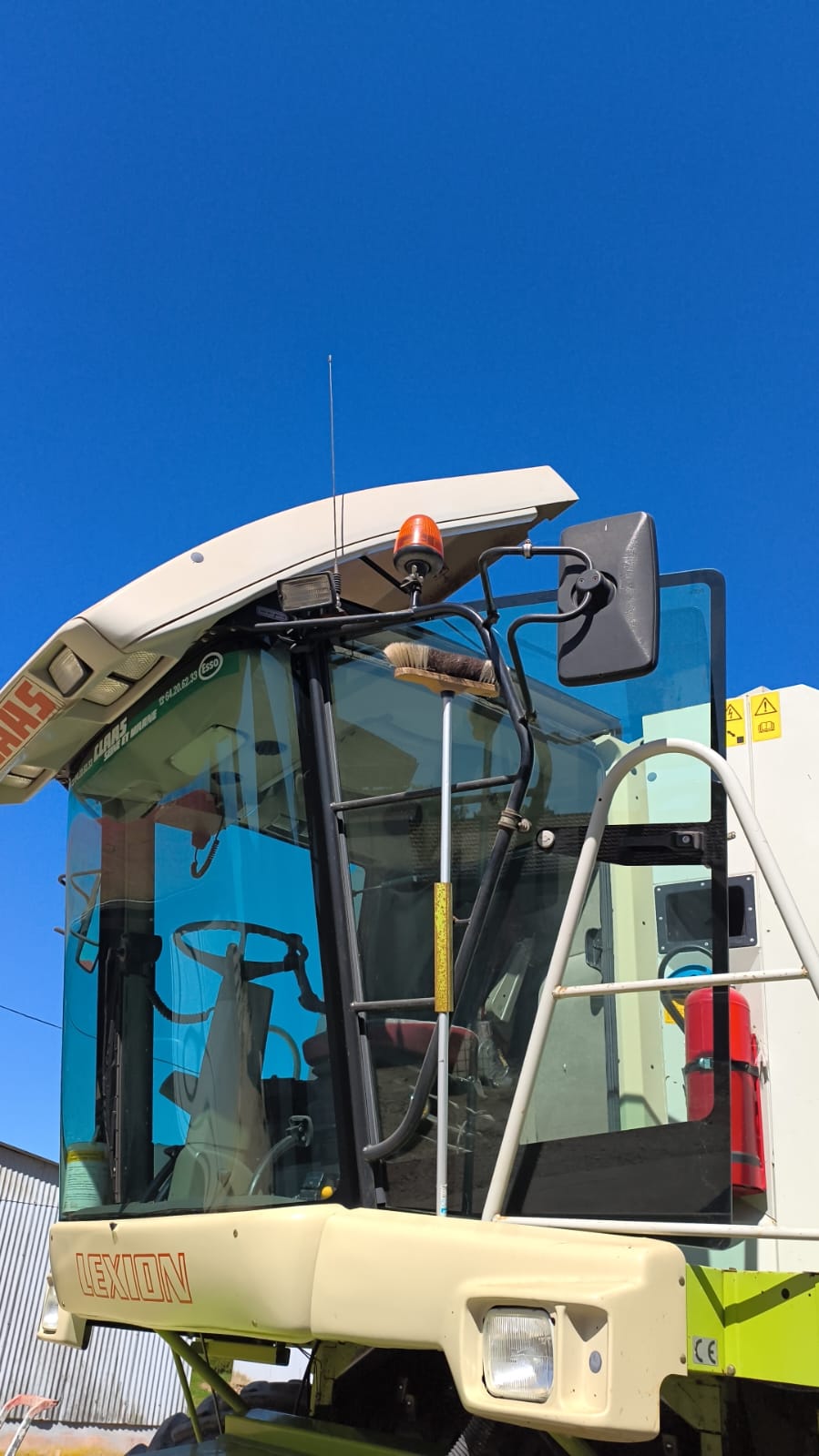

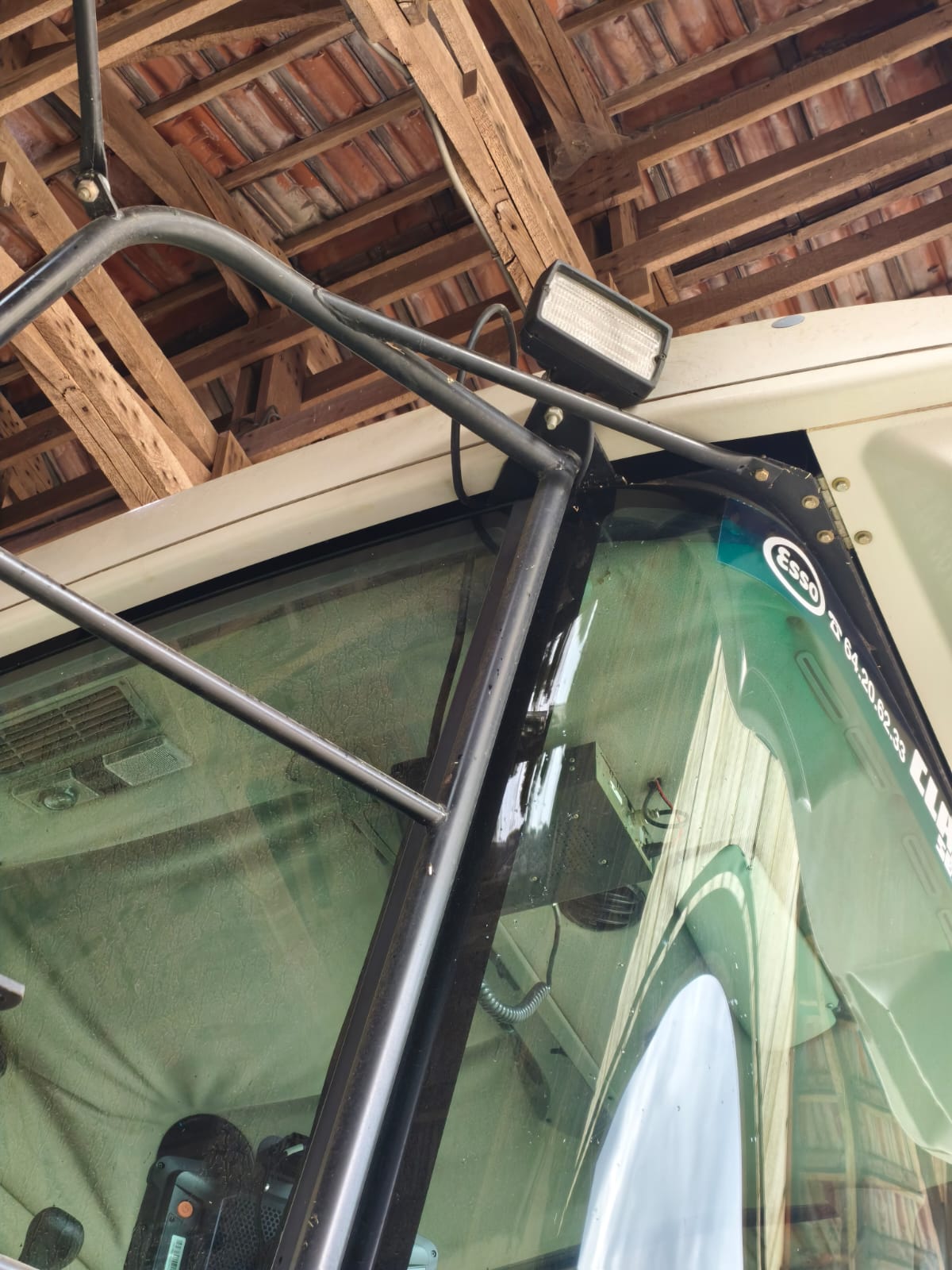

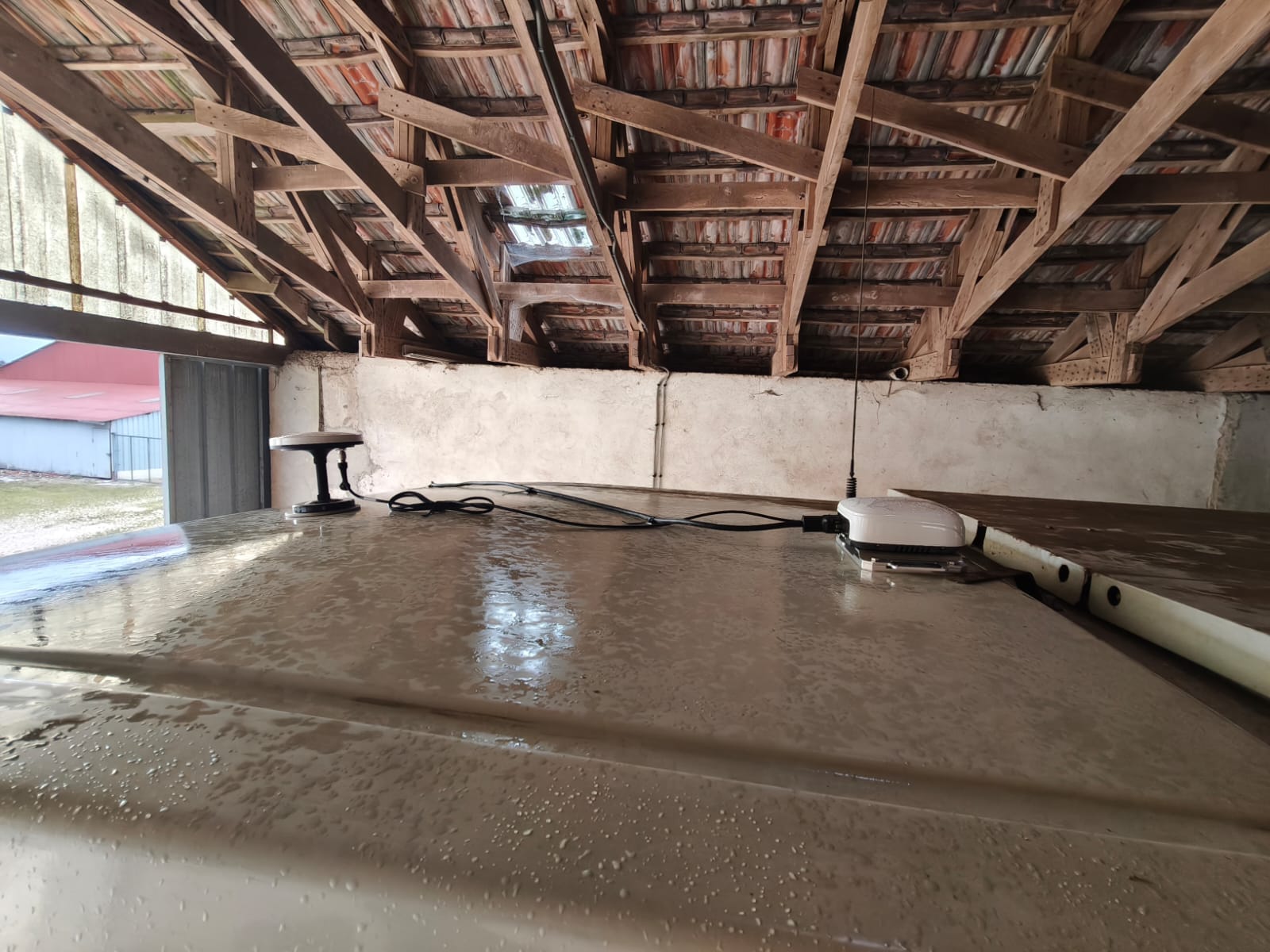

L’antenne / récepteur MC5 est posée en partie haute. Le câble repart ensuite vers le côté droit de la cabine.
La descente se fait en suivant la structure de cabine, ce qui évite d’avoir un câble qui traverse ou qui reste exposé.
Sur ce type de montage, le bon compromis est simple : câble bien tenu, mais jamais tendu au niveau des parties qui bougent.

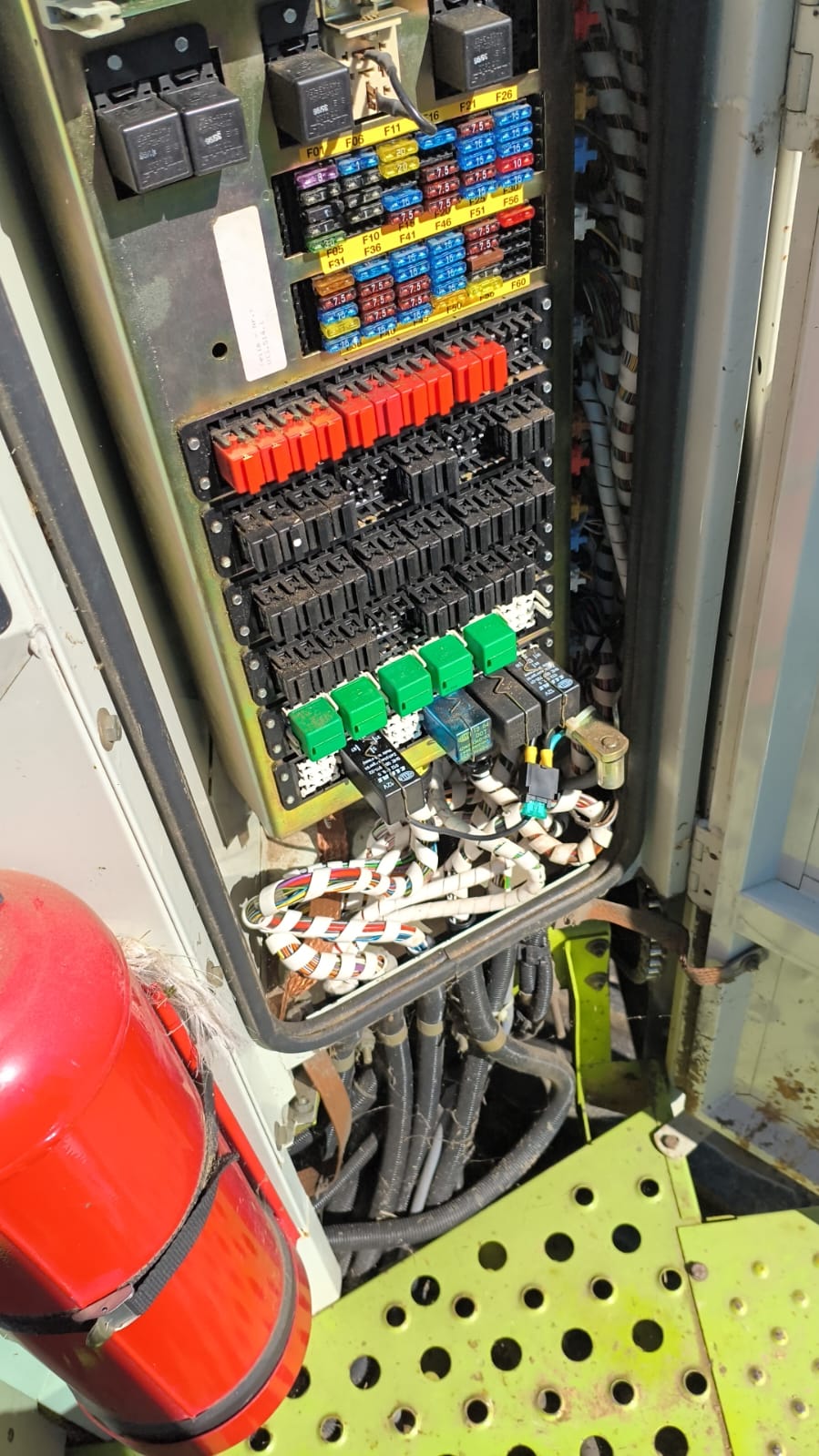

Alimentation : reprise dans l’armoire fusibles
L’alimentation du kit est reprise dans l’armoire fusibles près du marchepied d’accès cabine. Cédric indique une reprise sur l’alimentation de la scie à colza électrique.
C’est une zone logique pour récupérer une alimentation propre : elle reste accessible, protégée, et facile à contrôler si un diagnostic est nécessaire plus tard.

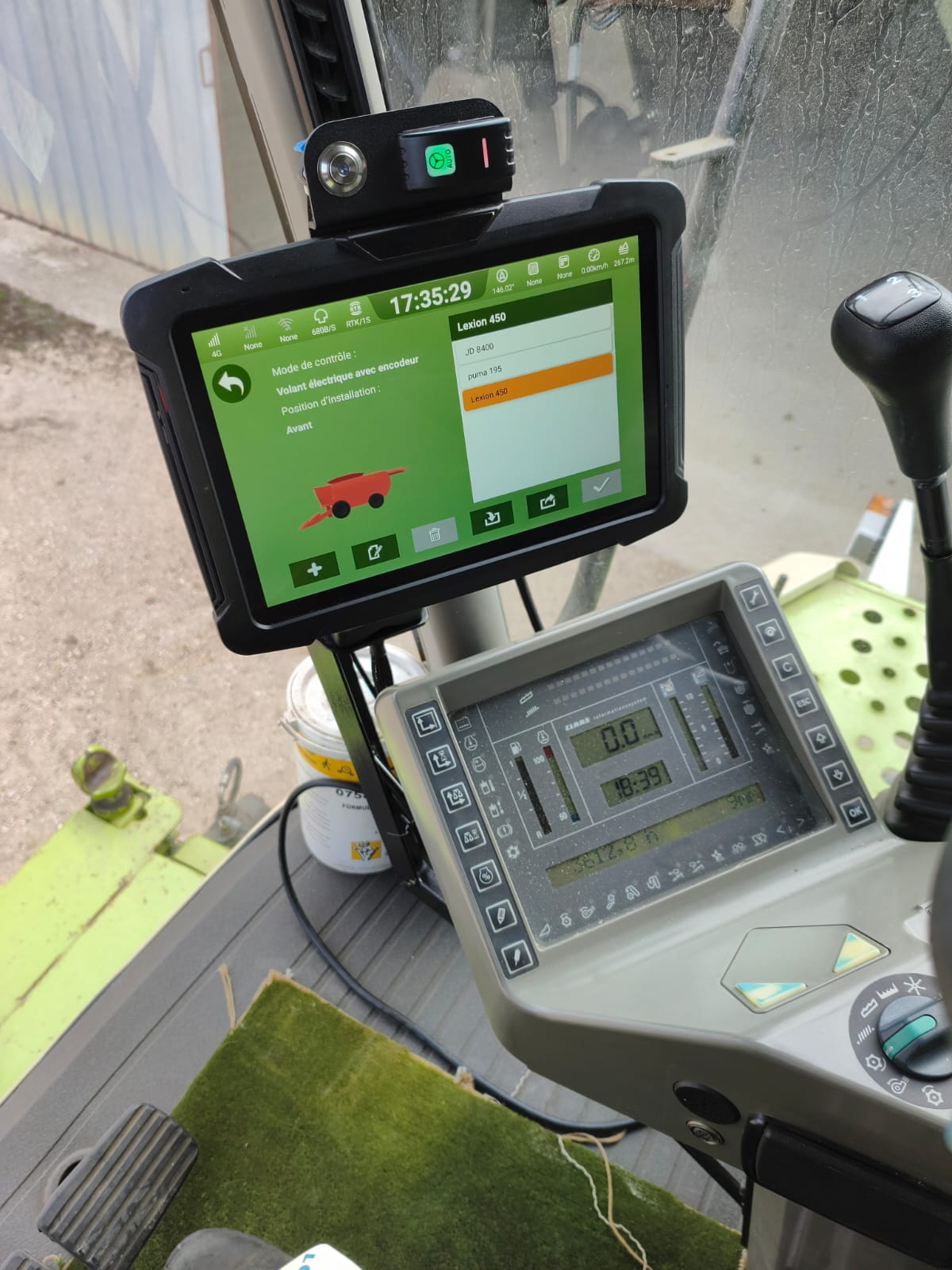

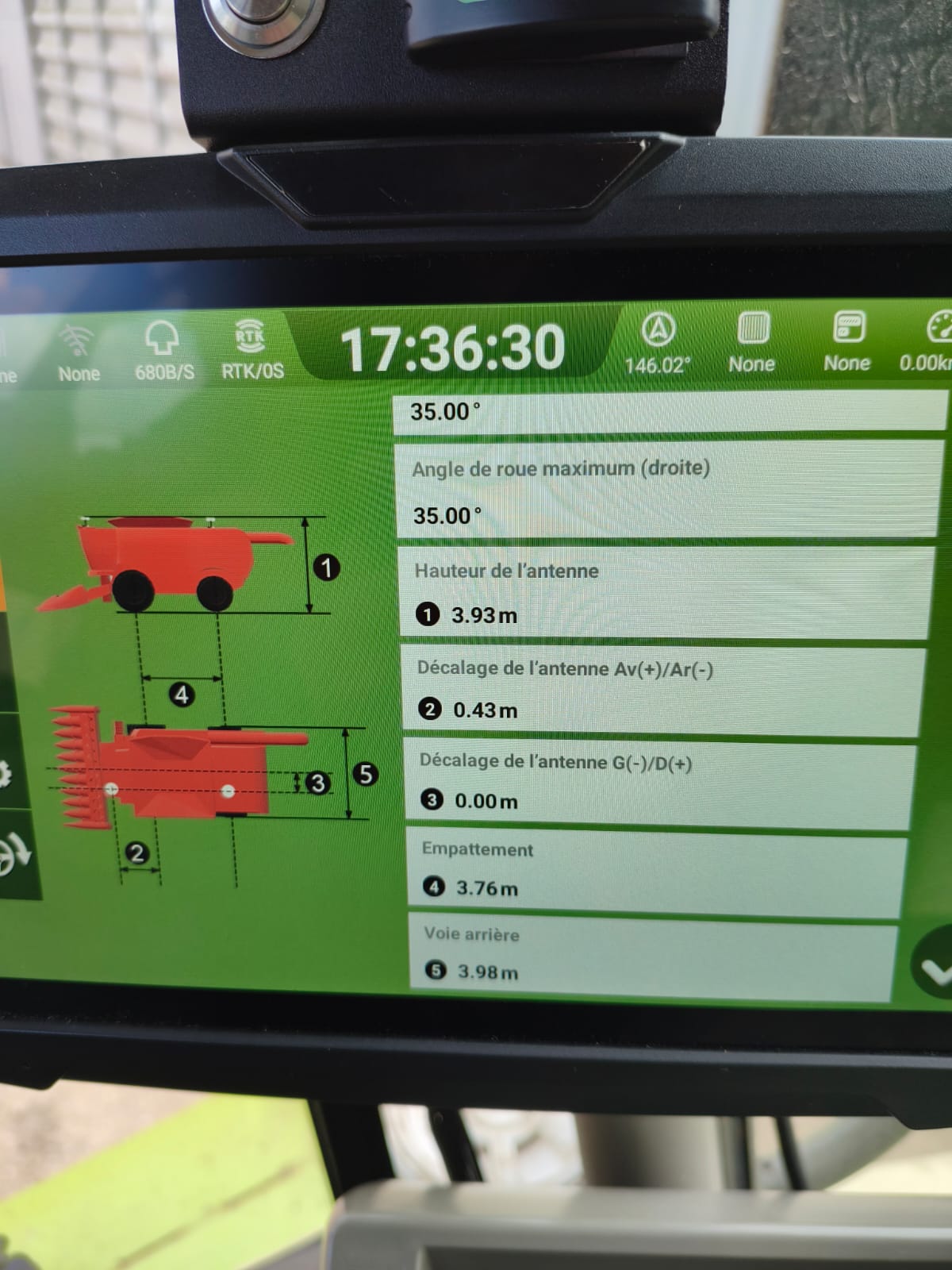

Terminal RinoTrack : bien placé près de l’accoudoir
Le terminal est installé près de l’accoudoir multifonction. Le support reprend deux boulons existants sous l’accoudoir, ce qui évite de percer inutilement et garde une cabine propre.
Cédric avait préparé son support avec un repérage simple avant fabrication. C’est souvent ce petit travail en amont qui fait gagner du temps au montage.

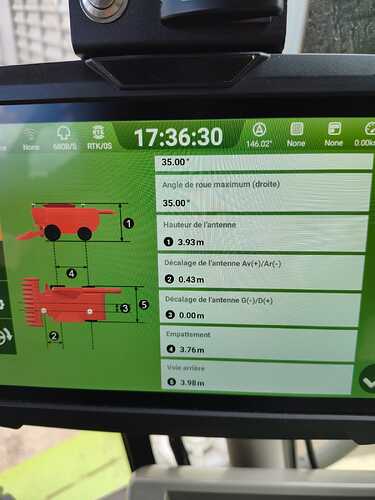

Une fois installé, le terminal reste lisible depuis le poste de conduite, sans masquer les commandes d’origine de la moissonneuse.

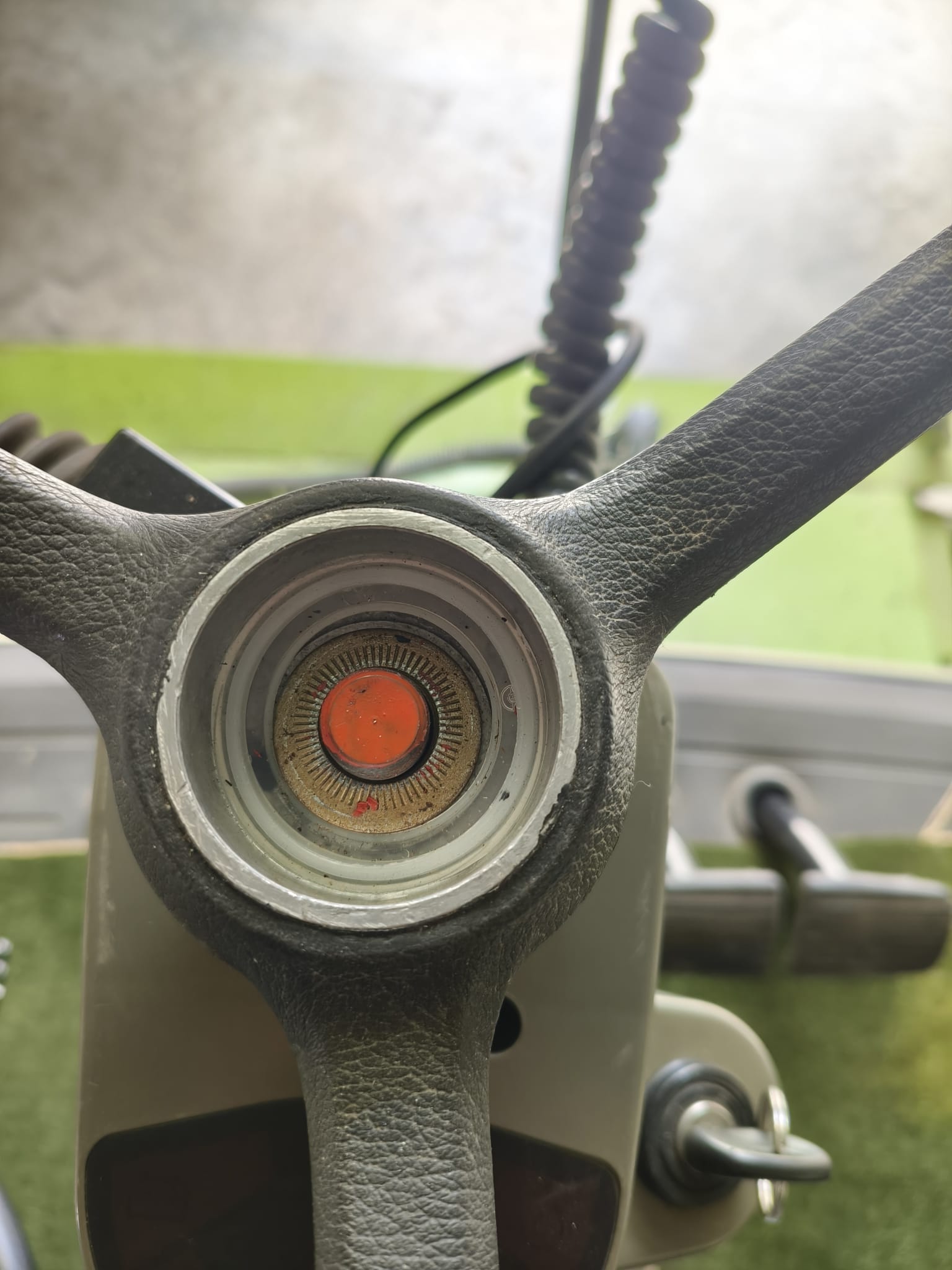

Bague et colonne de direction

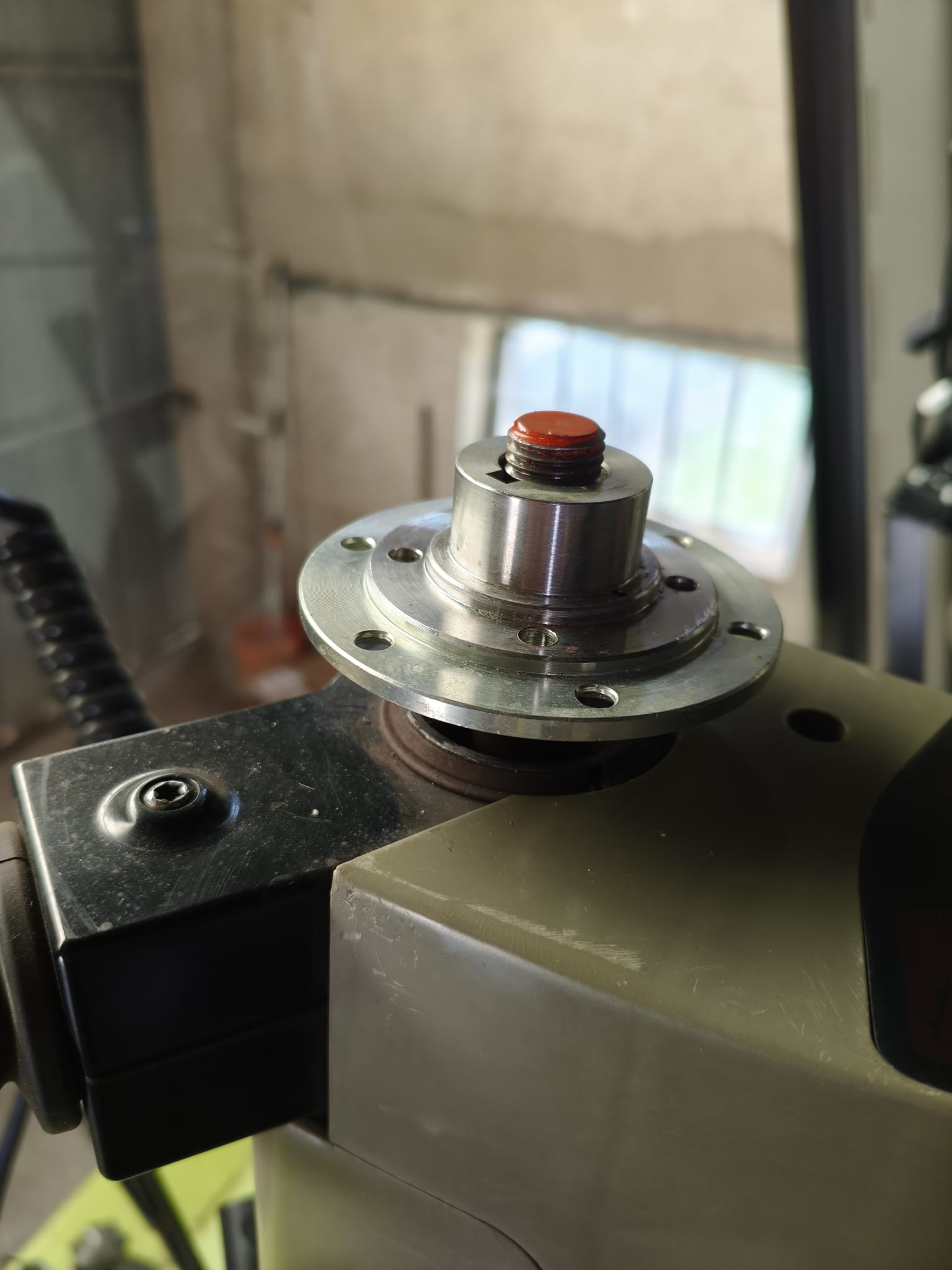

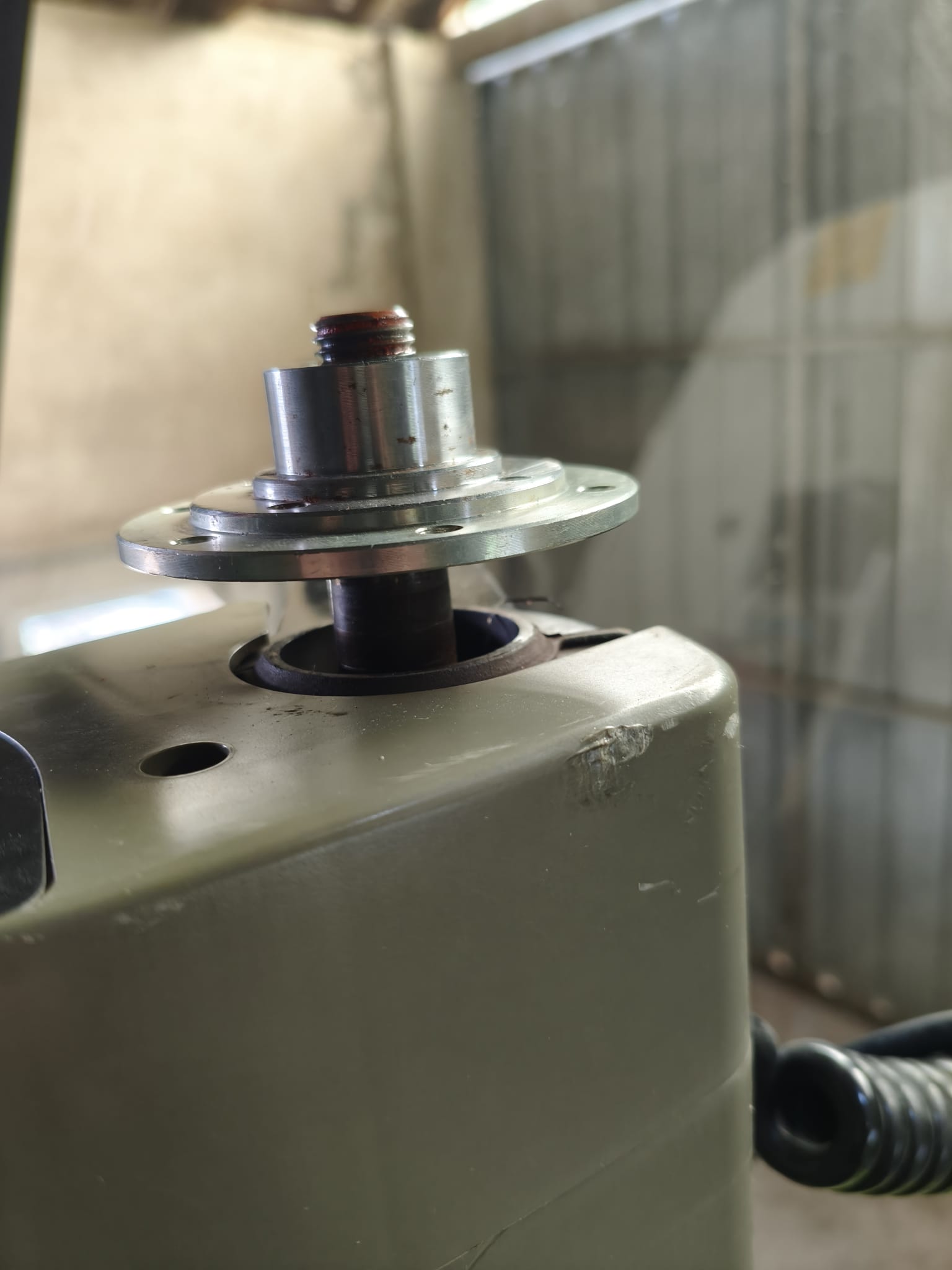

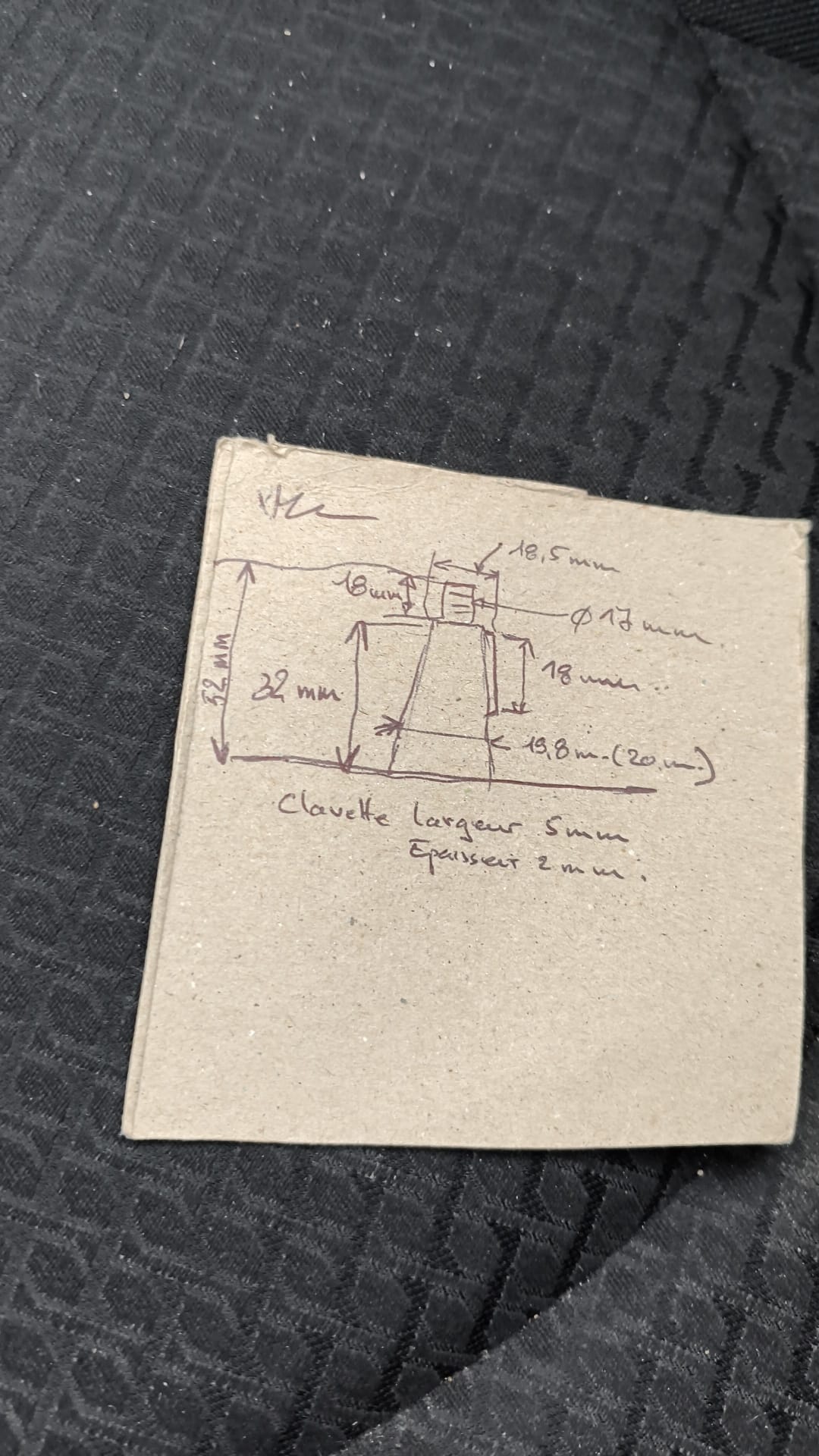

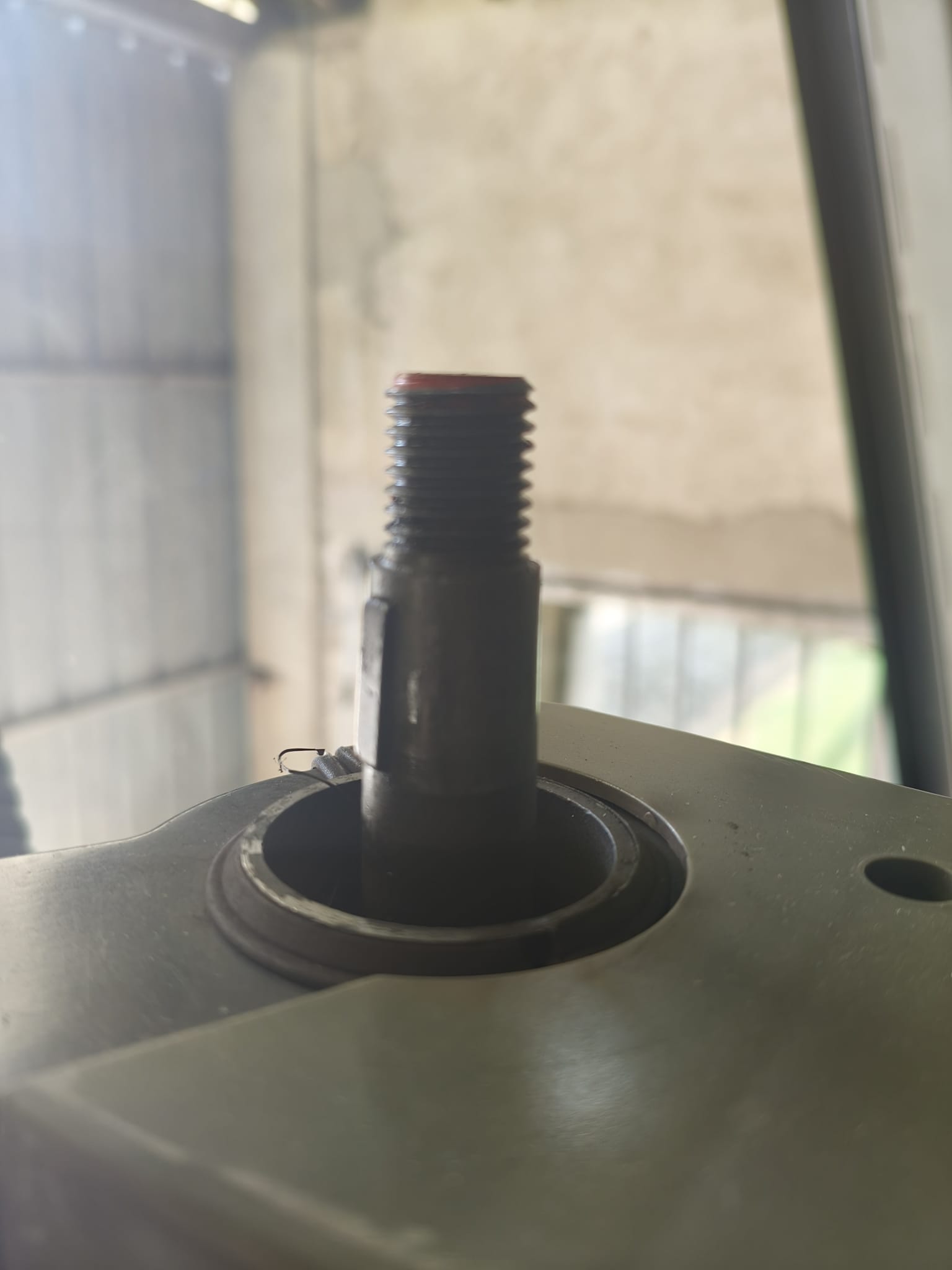

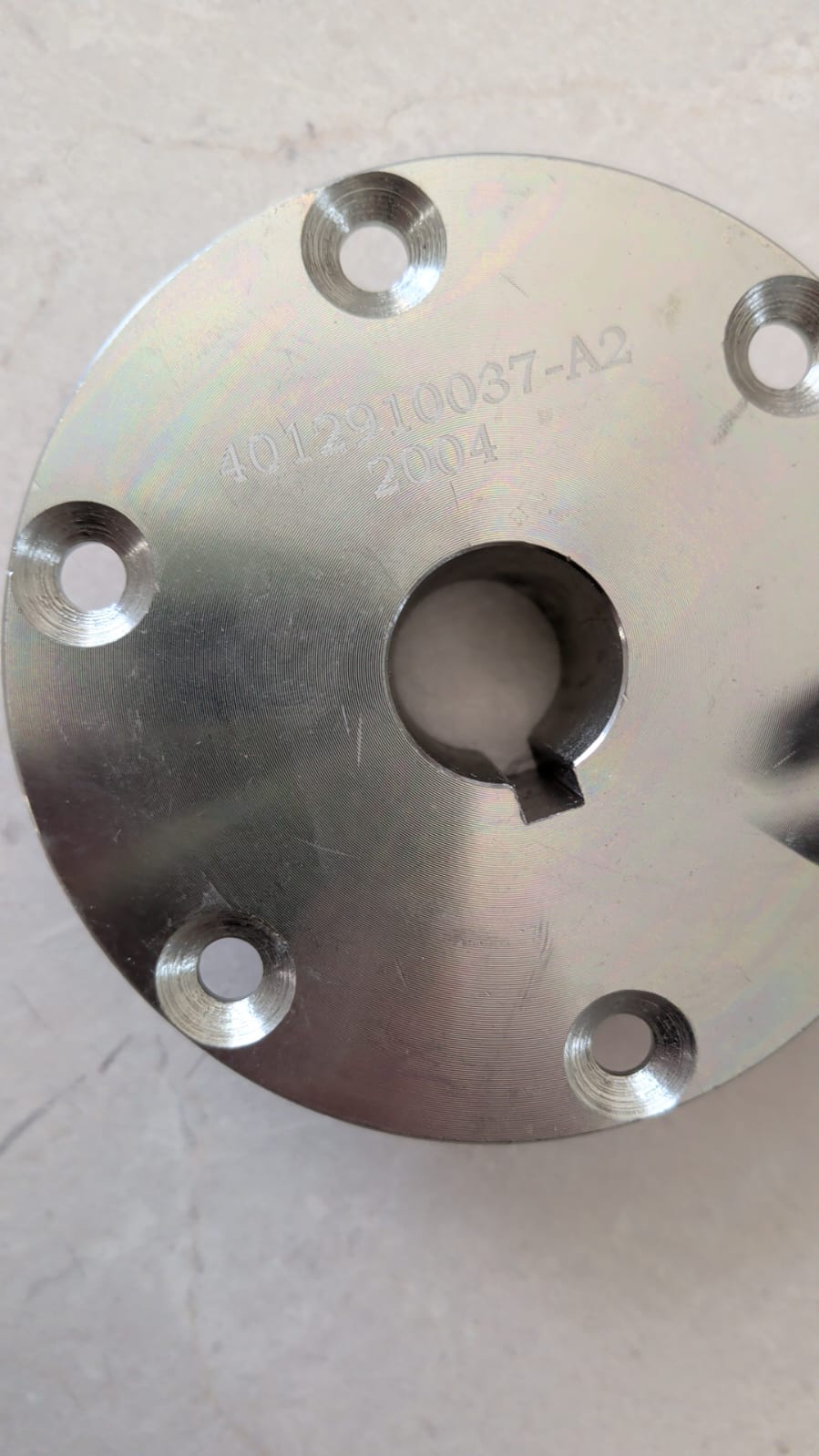

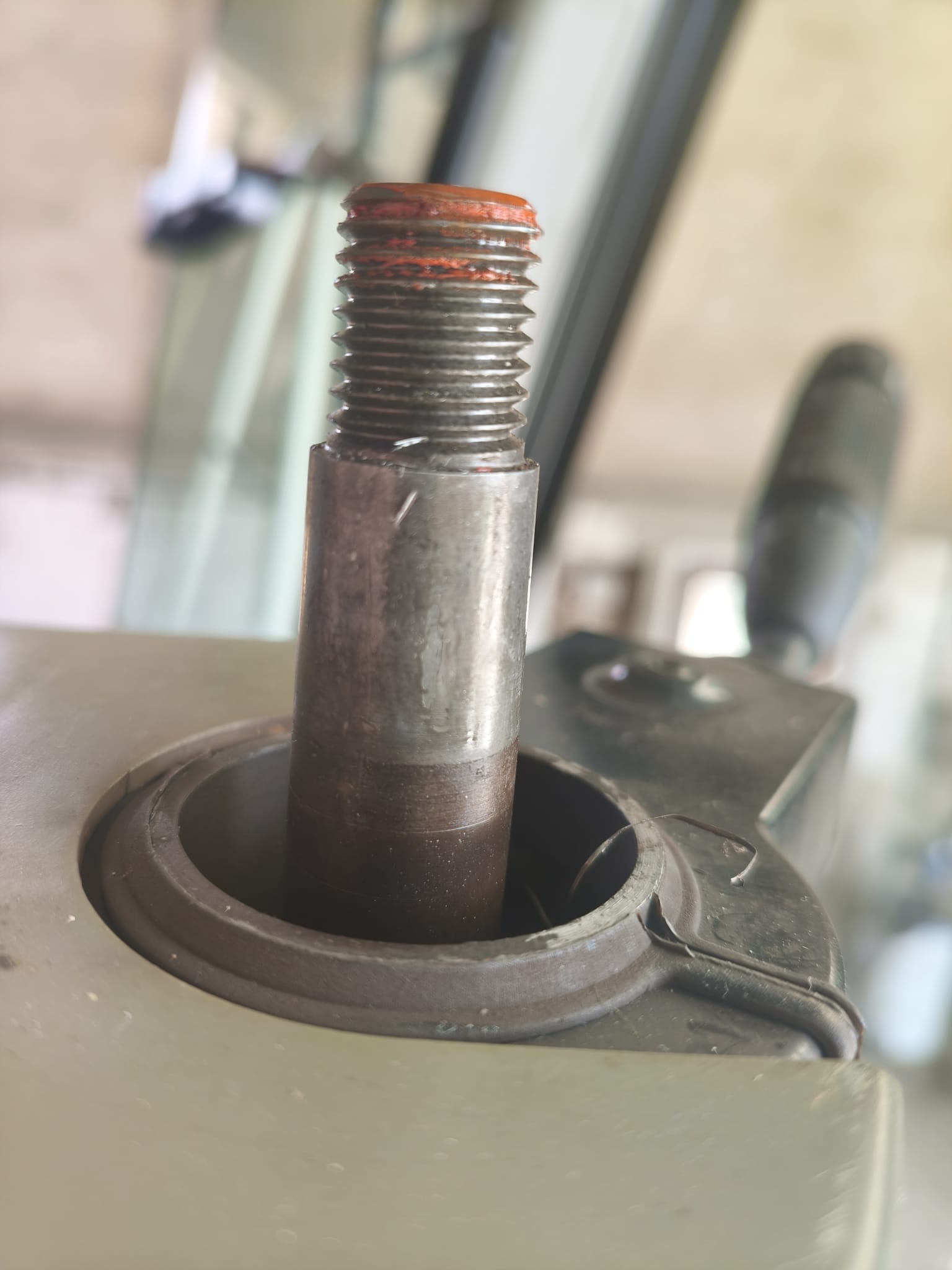

Sur cette génération de Lexion, la colonne est à clavette, avec une forme plus évasée. La bague d’adaptation n’est donc pas forcément la même que sur des Lexion plus récentes.
C’est un point à vérifier avant le montage : sur deux Lexion qui se ressemblent, la colonne peut demander une bague différente.

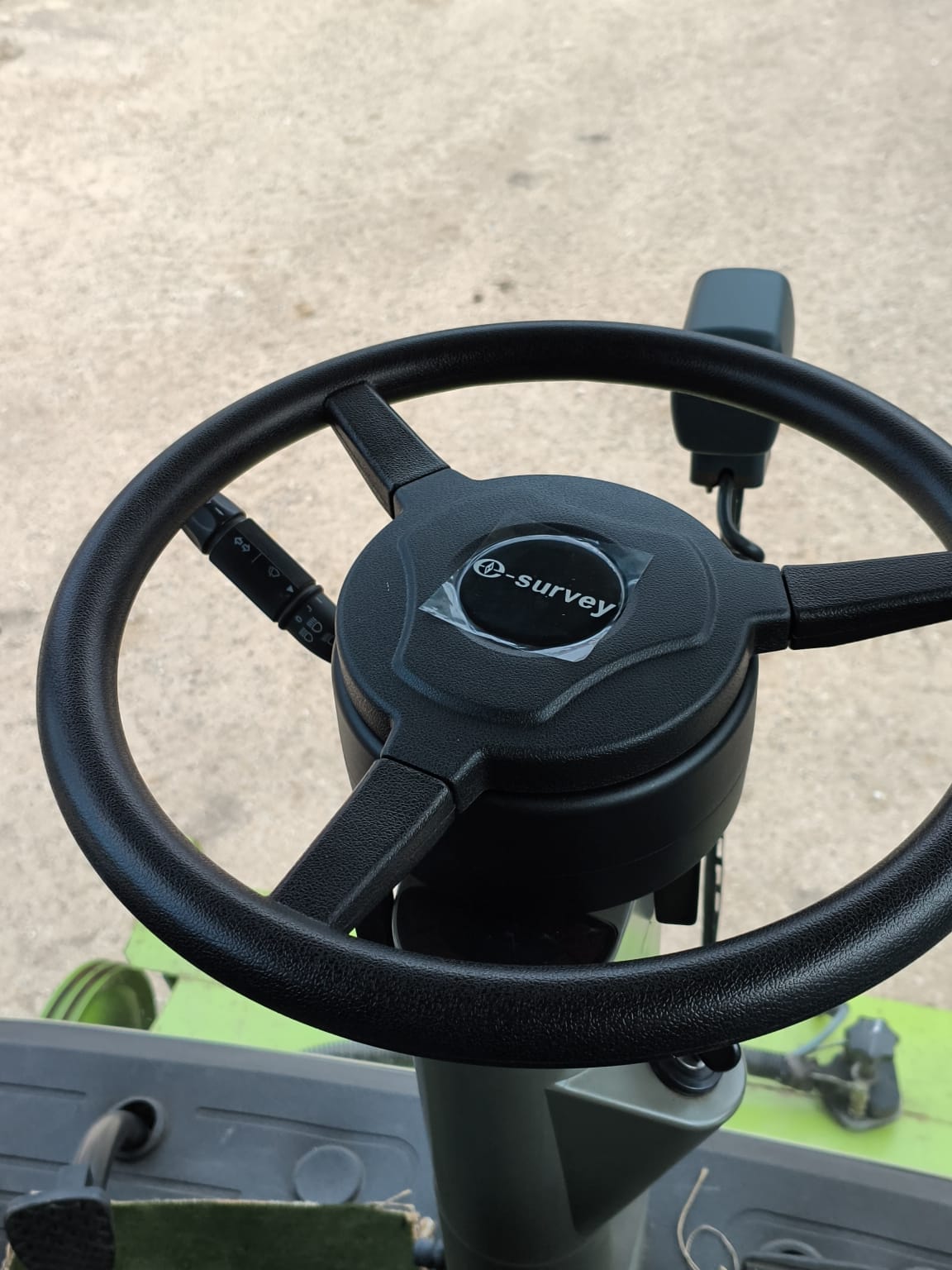

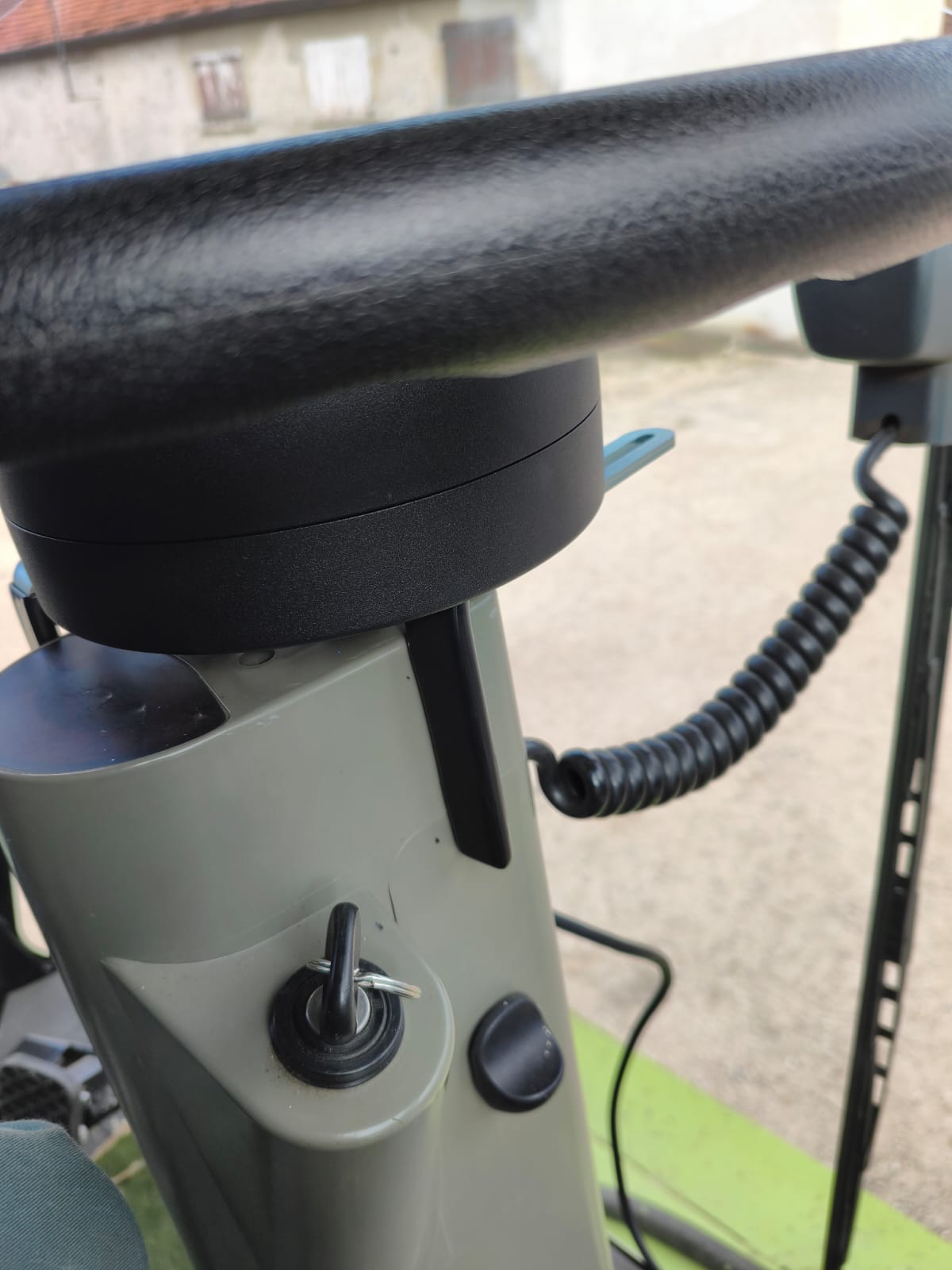

Le volant eSurvey vient ensuite se monter sur la colonne. L’objectif est d’obtenir un montage bien centré, serré correctement, sans jeu et sans point dur.

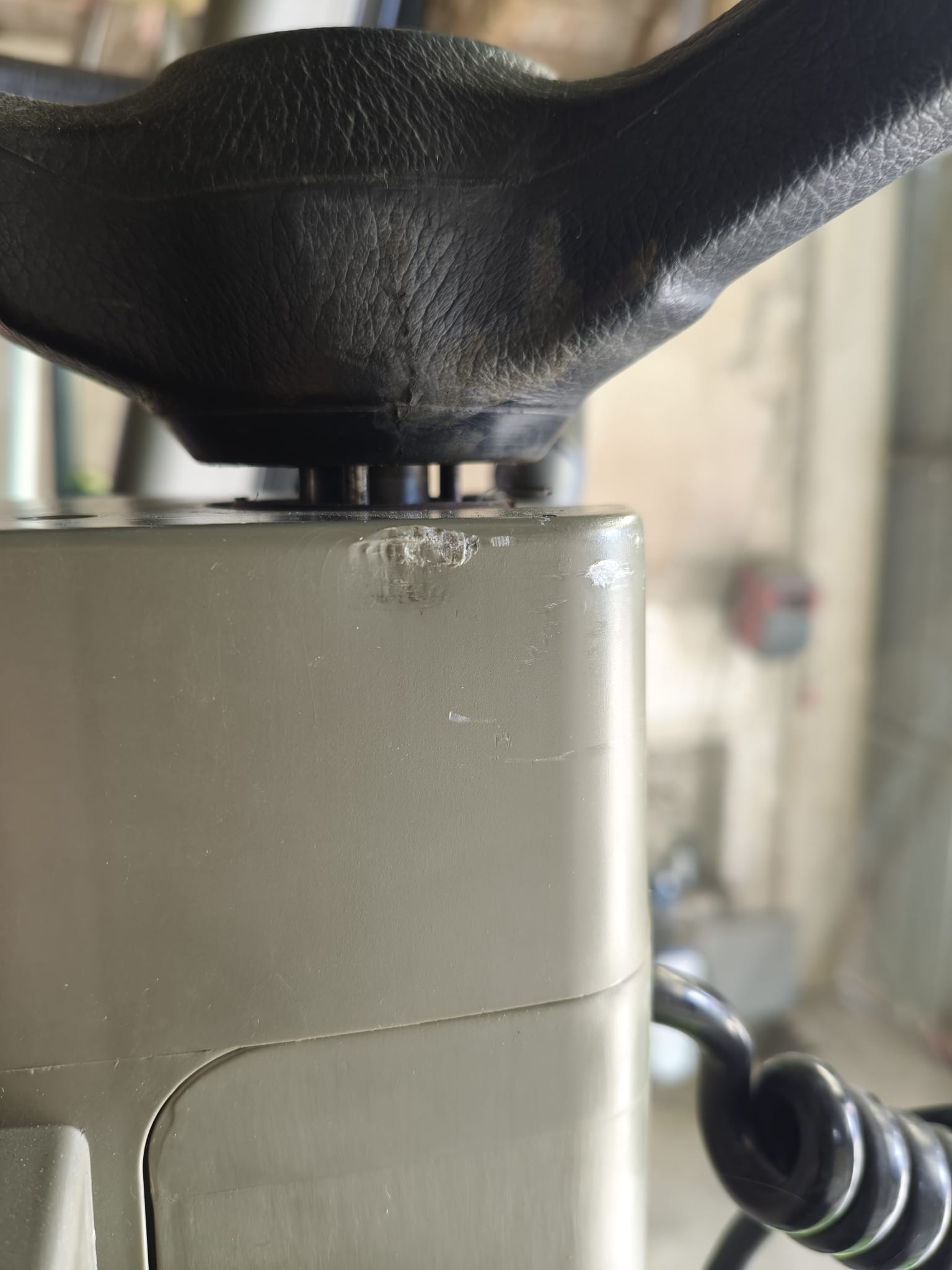

Les détails autour de la colonne montrent les points d’appui et l’empilage mécanique du montage.
Anti-rotation du volant

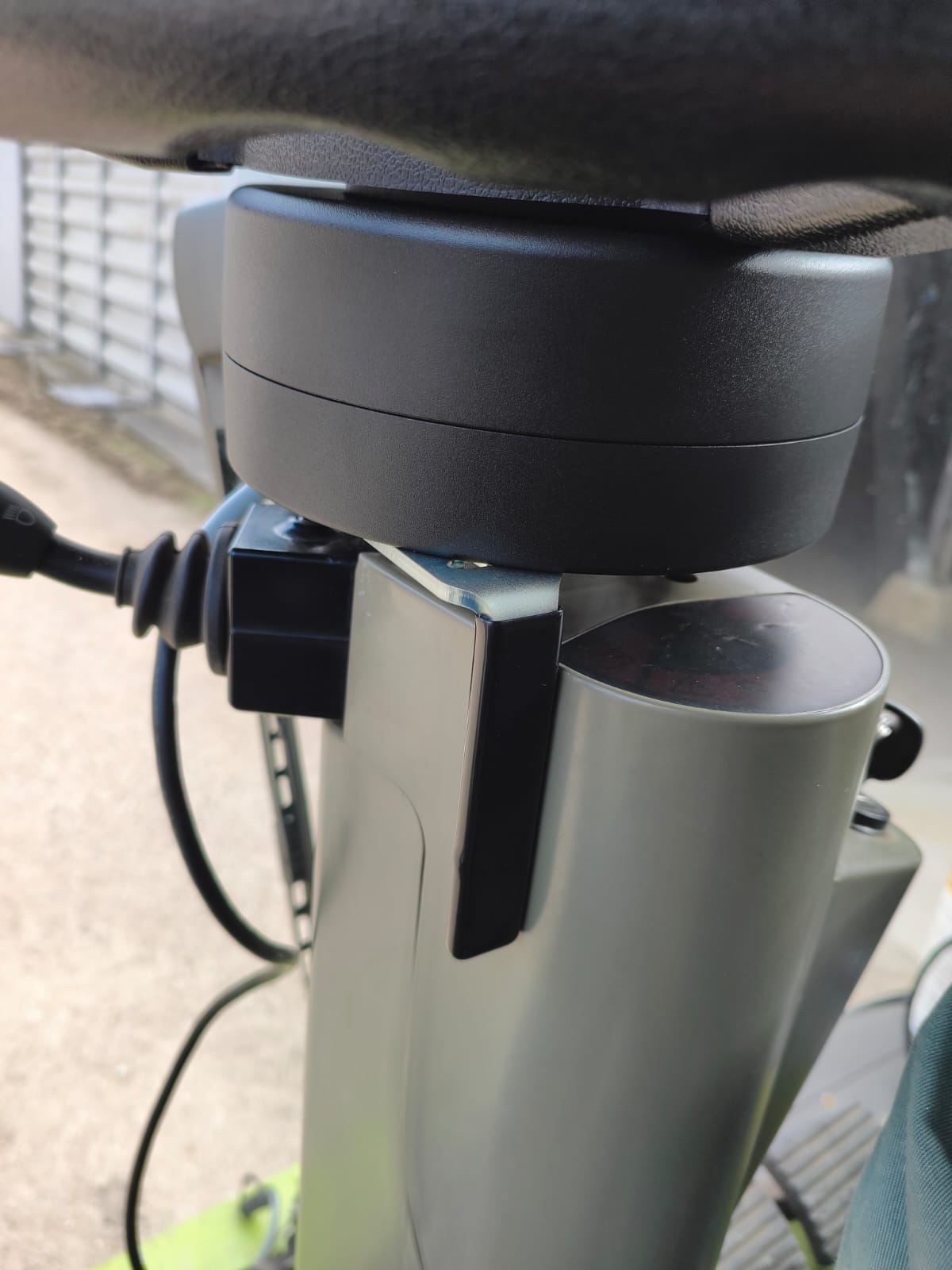

Après le montage du volant, il faut empêcher l’ensemble de tourner sur lui-même. Ici, l’anti-rotation est repris sur les supports situés de chaque côté de la colonne.
Le contrôle à faire ensuite est assez simple : le volant doit tourner librement, l’ensemble doit rester stable, et aucun câble ne doit travailler quand la direction bouge.
Passage intérieur du faisceau
Une fois le câble entré dans la cabine, le faisceau est guidé vers l’arrière, puis vers l’accoudoir et la zone du terminal. L’excédent peut être rangé dans le compartiment sous l’accoudoir.

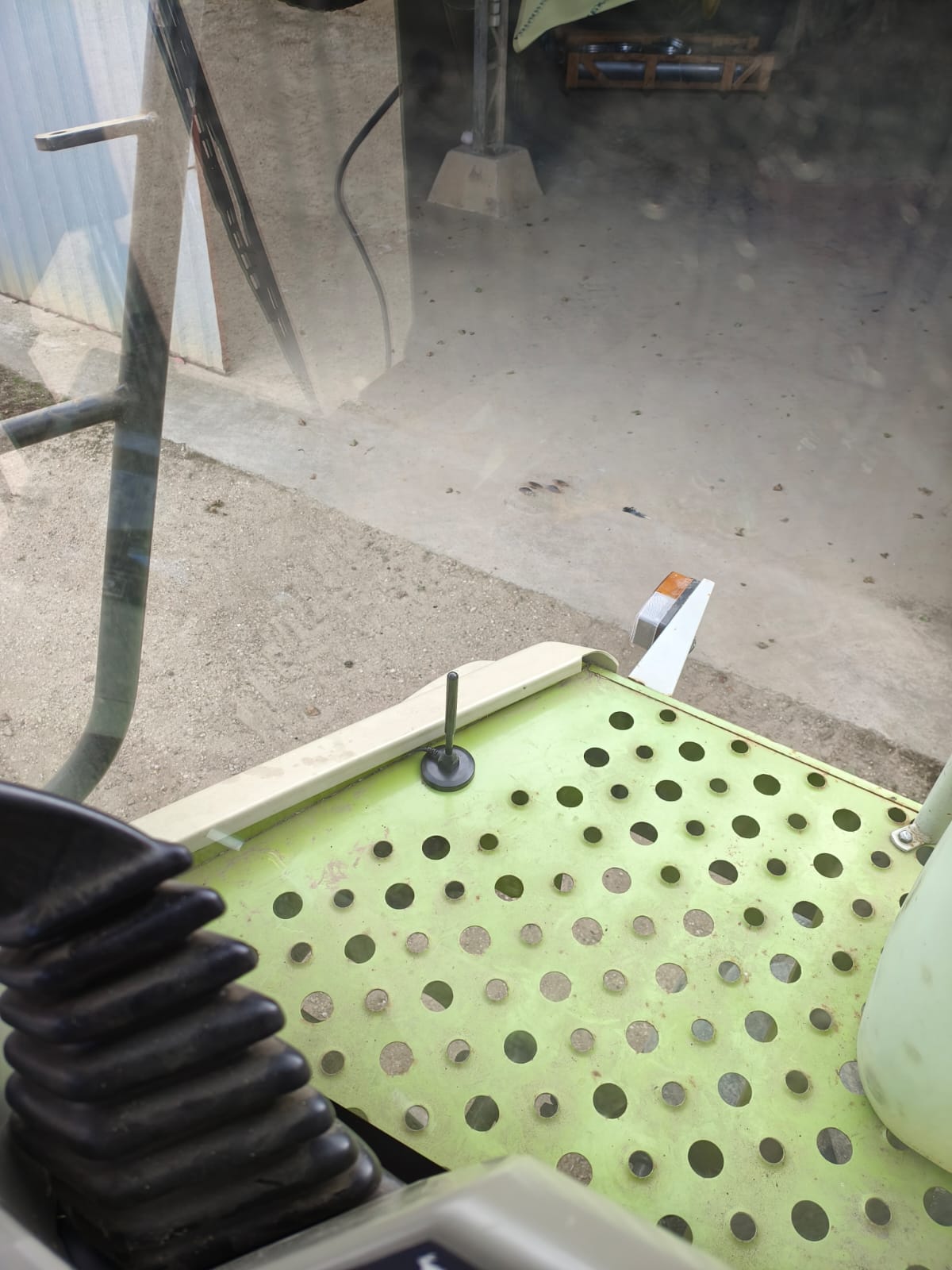

Les passages bas doivent rester protégés : pas de câble dans les pieds, pas de pincement dans une porte, pas de frottement sur une pièce mobile.
C’est ce genre de finition qui rend le montage agréable à utiliser toute la saison, pas seulement fonctionnel le jour de l’installation.
À retenir pour équiper une Claas Lexion 450 en GPS RTK
Cette installation montre qu’une Claas Lexion 450 de 1997 peut recevoir un kit eSurvey / RinoTrack proprement, sans grosse modification de cabine.
Les points importants sont :
- identifier précisément la machine avec la plaque constructeur ;
- tenir compte du toit de cabine qui se relève ;
- garder du mou au câble d’antenne ;
- reprendre une alimentation propre dans l’armoire fusibles ;
- placer le terminal près de l’accoudoir ;
- utiliser la bonne bague pour la colonne à clavette ;
- soigner l’anti-rotation du volant ;
- protéger et ranger le faisceau jusqu’à la finition.
Avec ces repères, l’installation reste assez simple à reproduire sur une Lexion proche. Le plus important est de bien identifier la machine, choisir la bonne bague et prévoir le cheminement du câble avant de tout fixer.
Si vous avez monté un kit RTK sur une autre Lexion ou une autre moissonneuse Claas, vos photos et retours peuvent compléter ce sujet.
