Ajouter un bouton déporté ou une pédale d’engagement sur un autoguidage eSurvey
Dans une cabine, il n’existe pas vraiment d’emplacement universel pour le bouton d’engagement. Certains le veulent sur le monolevier, d’autres sur l’accoudoir, à côté du siège ou directement au pied.
L’idée présentée ici consiste à ajouter une deuxième commande momentanée, tout en conservant le bouton d’origine. C’est une solution économique et personnalisable, testée sous plusieurs formes par des utilisateurs du groupe RTK Précision.

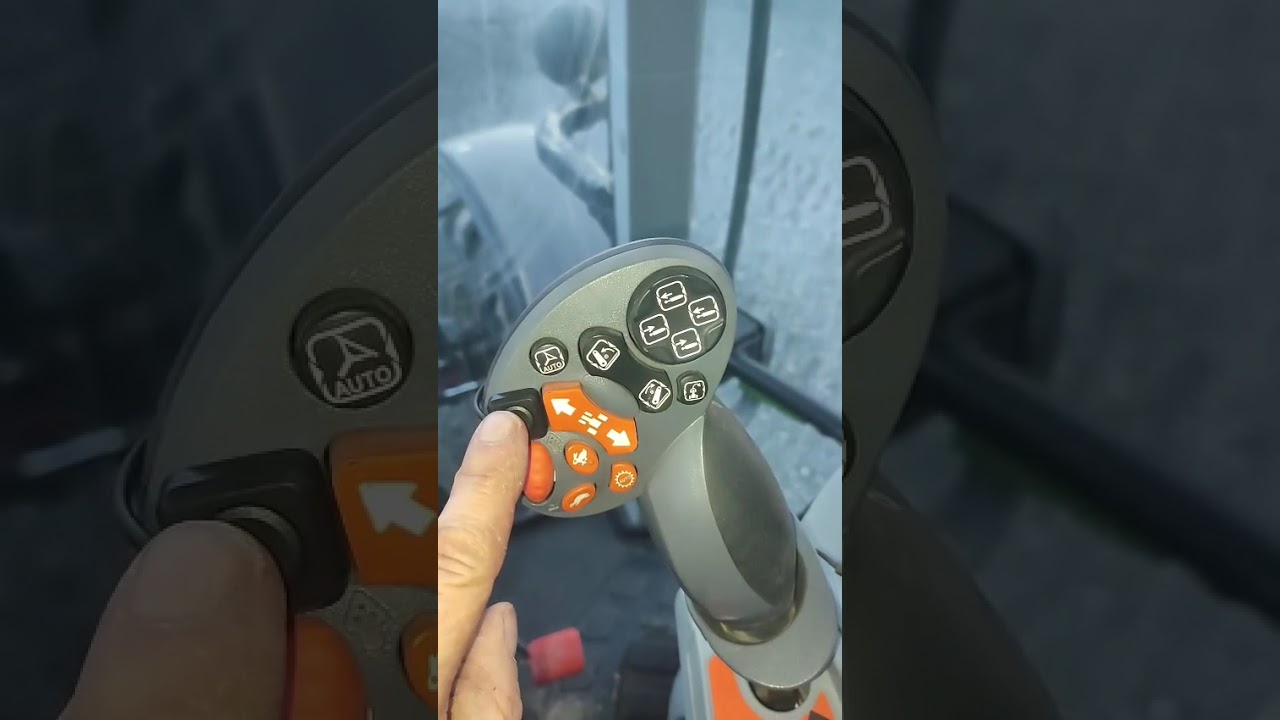

Merci à Cédric pour la vidéo et le partage du montage :
Le principe du montage
Le bouton d’engagement d’origine utilise deux fils. Le montage de Cédric reprend ces deux fils en parallèle à l’aide d’un petit raccord en T, puis ajoute :
- un câble à deux conducteurs ;
- une petite prise débranchable pour pouvoir retirer facilement la tablette ;
- un second bouton poussoir ou une pédale.
Le bouton d’origine reste donc utilisable. La nouvelle commande ne fait que reproduire son action depuis un emplacement plus pratique.
Important : il faut utiliser une commande momentanée et normalement ouverte (NO). Un interrupteur à position maintenue ON/OFF n’est pas adapté.
Matériel nécessaire
Voici des exemples Amazon correspondant au principe montré dans la vidéo. Les références et disponibilités peuvent évoluer : vérifiez toujours la section de câble et la fonction momentanée avant de commander.
- Connecteurs de dérivation en T, deux conducteurs, modèle T2 pour fils 20–22 AWG — environ 0,33 à 0,52 mm² ;
- Connecteurs débranchables à deux fils avec verrouillage — pour pouvoir enlever la tablette sans démonter toute l’installation ;
- Câble automobile souple 2 × 0,5 mm² ;
- au choix, l’une des commandes ci-dessous.
Option 1 — Petit bouton à coller
Petit bouton poussoir momentané, normalement ouvert, avec câble
C’est la solution la plus simple pour un accoudoir ou un monolevier : pas de perçage, position facile à modifier et coût limité.
Nettoyez et dégraissez bien la surface avant collage. Placez le bouton à portée du pouce, mais suffisamment à l’écart pour éviter un appui involontaire.
Option 2 — Bouton à encastrer
Bouton poussoir momentané métallique précâblé, perçage de 12 mm
Cette version convient mieux à une petite platine ou à un emplacement où l’on accepte de percer. Le montage est plus propre et plus durable, mais moins facile à déplacer ensuite.
Option 3 — Pédale d’engagement
Pédale momentanée SPDT avec contacts NO et NC
Sur le modèle indiqué, il faut utiliser le commun et le contact normalement ouvert (NO). La fiche Amazon indique actuellement :
- fil blanc : commun ;
- fil rouge : NO ;
- fil noir : NC, à isoler et à ne pas raccorder.
Les couleurs peuvent varier sur d’autres modèles : contrôlez toujours la notice ou testez la continuité au multimètre avant branchement.
Une pédale peut être très pratique sur une machine où la main droite gère déjà plusieurs commandes. Elle doit cependant être fixée de manière antidérapante et placée sans aucun risque de gêner les pédales du tracteur, les déplacements du siège ou la sortie de cabine.
Montage pas à pas
1. Couper l’alimentation
Éteignez complètement la tablette et le système avant de toucher au faisceau.
2. Repérer uniquement les deux fils du bouton d’engagement
Ouvrez délicatement la petite gaine au niveau du bouton d’origine. Le but est de retrouver la paire de fils qui arrive au bouton, sans intervenir sur les autres faisceaux de la tablette.
Si les fils ou le montage ne correspondent pas à ceux de la vidéo, arrêtez-vous et demandez confirmation avant de brancher quoi que ce soit.
3. Poser le raccord en T
Placez les deux fils d’origine dans le connecteur T2, puis ajoutez les deux conducteurs du nouveau câble. Fermez complètement le raccord afin que les contacts percent correctement l’isolant.
Les connecteurs montrés sont prévus pour du fil fin, autour de 0,5 mm² maximum. Un connecteur trop gros peut ne pas faire contact ; un connecteur trop petit peut abîmer le conducteur.
4. Ajouter une prise démontable
Installez un connecteur à deux fils sur la rallonge, près de la tablette. Il permet de débrancher la commande déportée lorsque vous retirez ou transférez l’écran.
Gardez toujours le même ordre des deux conducteurs de chaque côté de la prise et vérifiez la fermeture du verrouillage.
5. Raccorder le bouton ou la pédale
- Bouton à deux fils : raccordez ses deux conducteurs à la rallonge.
- Pédale SPDT à trois fils : utilisez seulement le commun et le contact NO ; isolez séparément le fil NC inutilisé.
N’injectez aucune alimentation 12 ou 24 V dans ces deux fils. Le bouton ajouté sert uniquement à reproduire la commande d’origine.
6. Fixer et protéger le câble
Le câble doit rester libre au niveau des réglages du siège ou de l’accoudoir, sans pouvoir :
- se coincer dans une articulation ;
- frotter sur une arête ;
- passer dans les commandes du tracteur ;
- être arraché lorsque la tablette est retirée.
Les petits connecteurs T2 cités plus haut ne sont pas annoncés étanches : gardez-les dans une zone propre et sèche de la cabine et protégez le montage des tractions.
Essais avant de partir au champ
Faites d’abord les contrôles tracteur immobile :
- rallumez le système ;
- vérifiez que le bouton d’origine fonctionne toujours ;
- testez le nouveau bouton ou la pédale ;
- débranchez puis rebranchez la petite prise démontable ;
- contrôlez qu’aucun appui permanent n’est détecté.
Sur la configuration filmée par Cédric, un appui long engage la ligne et un appui court coupe le guidage. Vérifiez ce comportement sur votre propre version de l’application avant utilisation : il peut évoluer selon la configuration ou la version logicielle.
Terminez par un essai à faible vitesse, dans une zone dégagée, avant toute utilisation normale.
Où placer la commande ?
Sur le monolevier
C’est souvent l’emplacement le plus naturel : le pouce reste près des autres fonctions de la machine. Un petit bouton collé permet d’essayer plusieurs positions avant de choisir définitivement.
Sur l’accoudoir
Bonne solution si le monolevier est déjà chargé ou si l’on change souvent de prise en main. Pensez à vérifier toutes les positions de réglage de l’accoudoir.
Au pied
La pédale libère complètement les mains, notamment sur une moissonneuse ou une machine avec beaucoup de commandes. Elle ne doit jamais pouvoir glisser sous une pédale d’origine ni devenir un obstacle en cas de sortie rapide.
Une adaptation à réaliser soi-même
RTK Précision ne propose pas actuellement de bouton déporté ou de pédale d’engagement prêt à monter. Ce tutoriel présente donc une adaptation utilisateur réalisée avec des composants standards.
Elle est intéressante pour celui qui souhaite :
- choisir exactement l’emplacement de sa commande ;
- conserver le bouton d’origine ;
- rendre la tablette facilement démontable ;
- obtenir un bon rapport simplicité/prix.
Si vous n’êtes pas à l’aise avec le câblage fin, mieux vaut demander de l’aide plutôt que de risquer d’endommager le faisceau.
Si vous avez réalisé une autre version — bouton sur levier, platine imprimée en 3D, pédale ou connecteur différent — vous pouvez ajouter vos photos et vos références à la suite du sujet.
